RGB LED驱动芯片
产品名称：HTR3316 16路LED驱动器和GPIO控制器
型号： HTR3316
产片介绍：HTR3316是一款16路多功能LED驱动器和GPIO控制器，2 5V~5 5V电源供电。16个10端口中的任何一个都可以配置为LED模式或GPIO模式。此外，任何GPIO都可以单独配置为输入或输出。
产片介绍：HTR3316是一款16路多功能LED驱动器和GPIO控制器，2 5V~5 5V电源供电。16个10端口中的任何一个都可以配置为LED模式或GPIO模式。此外，任何GPIO都可以单独配置为输入或输出。
┄┄┄详细介绍┄┄┄
■ 概述
HTR3316是一款16路多功能LED驱动器和GPIO控制器,2.5V~5.5V电源供电。16个1O端口中的任何一个都可以配置为LED模式或GPIO模式。此外，任何GPIO都可以单独配置为输入或输出。
通电后，16个IO端口配置默认为GPIO输出，默认状态根据AD0和AD1决定。所有配置为输入的IO端口都会持续监控状态变化，并具有8µs的防抖动时间，IO口的变化由INTN输出指示。当GPIO状态通过PC接口被读取时，INTN输出被清除。
当IO端口配置为LED模式时，可以通过12C接口将LED驱动器的电流设置在0~lAMX之间，并可以以该值除以256步进行线性调光。默认最大电流(lAMX)为37mA，可在全局在控制寄存器中更改lAMX。
HTR3316支持breathing功能，使其实现灯效变得更为容易，其有两种模式:blinking模式和fading模式。
HTR3316提供QFN4x4-24L封装。
通电后，16个IO端口配置默认为GPIO输出，默认状态根据AD0和AD1决定。所有配置为输入的IO端口都会持续监控状态变化，并具有8µs的防抖动时间，IO口的变化由INTN输出指示。当GPIO状态通过PC接口被读取时，INTN输出被清除。
当IO端口配置为LED模式时，可以通过12C接口将LED驱动器的电流设置在0~lAMX之间，并可以以该值除以256步进行线性调光。默认最大电流(lAMX)为37mA，可在全局在控制寄存器中更改lAMX。
HTR3316支持breathing功能，使其实现灯效变得更为容易，其有两种模式:blinking模式和fading模式。
HTR3316提供QFN4x4-24L封装。
■ 特点
· 供电范围:2.5V~5.5V
· 16个多功能IO，支持LED驱动或GPIO(电流源调光)
· LED模式下具有256阶线性调光
· LED模式下具有256阶线性调光
· 任意IO可配置为独立的输入或输出
· 中断功能，8µs防抖，低电平有效
· 标准I2C接口，4个I2C 器件地址可选
· 支持1.8V/3.3V逻辑电平(SDA, SCL RSTN,IO)
· 具有关断功能，低电平有效
· 支持两种智能呼吸模式:Blinking模式和Fading模式，呼吸时间可调，智能呼吸模式节省主控芯片功耗
· QFN4x4-24L，无铅封装
· QFN4x4-24L，无铅封装
■ 应用
·手机 ·音箱 ·其他消费类电子产品

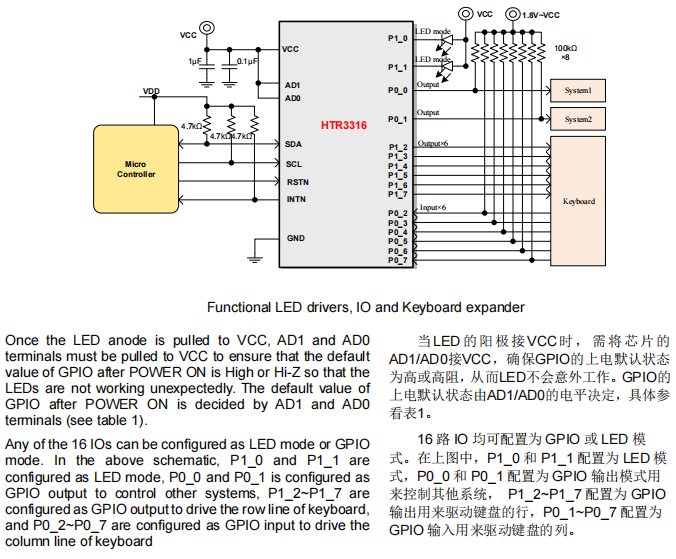

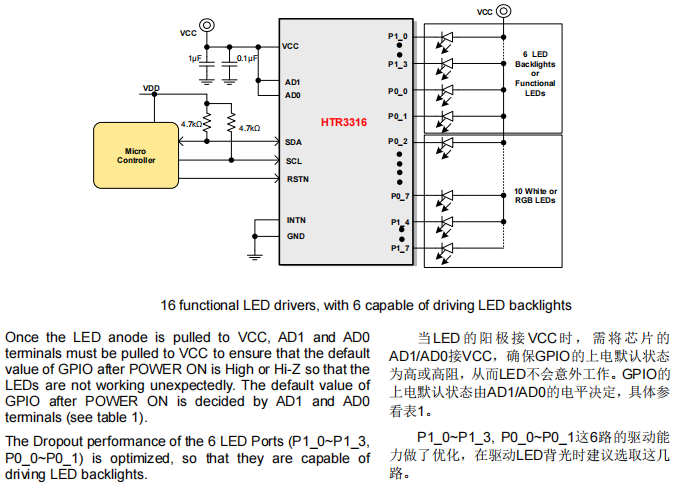

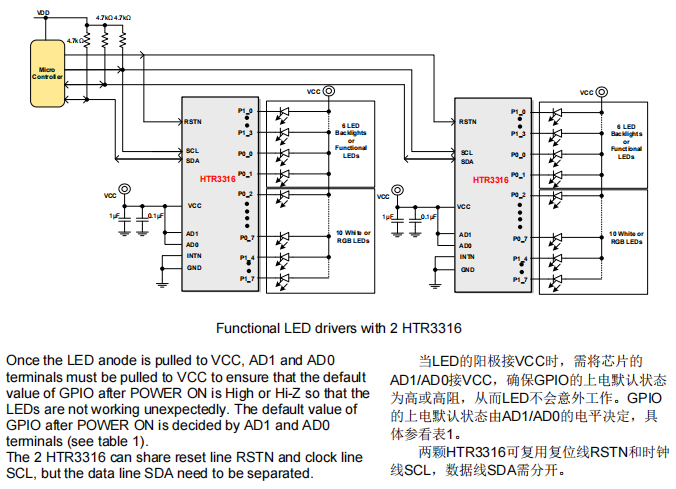

■ 典型应用图
