电荷泵升压单声道功放
产品名称：NS4820 2 级 G 类恒定输出音频功率放大器
型号： NS4820
产片介绍：NS4820 是一款带有自动增益控制（AGC）功能、内置高效电荷泵升压电源的免滤波器 G 类音频功率放大器。芯片持续地检测输出功率并相应调整内部增益，以避免扬声器长时间的过载。
产片介绍：NS4820 是一款带有自动增益控制（AGC）功能、内置高效电荷泵升压电源的免滤波器 G 类音频功率放大器。芯片持续地检测输出功率并相应调整内部增益，以避免扬声器长时间的过载。
┄┄┄详细介绍┄┄┄
1 说明
NS4820 是一款带有自动增益控制（AGC）功能、内置高效电荷泵升压电源的免滤波器 G类音频功率放大器。芯片持续地检测输出功率并相应调整内部 增益，以避免扬声器长时间的过载。
内部集成的电荷泵可以为功放的输出级产生5.9V 的供电电压。在 4Ω负载和锂电池 4.2V 供电条件下，可以持续输出 3W 的恒定功率（THD+N=1%）。NS4820 最高效率高达 76%，极大延长了播放音乐时电池的续航时间。
2 特性
● 输出功率：
防破音模式 3.0W
不防破音模式 3.5W
● 内置电荷泵电源系统
● 最大输出功率 PO=3.5W
(RL=4Ω, VDD=4.2V, THD+N=10%)
● 低 THD+N=0.022%
(f=1kHz, RL=4Ω, PO=0.5W, VDD=3.8V)
● 内置热保护和 VDD 欠压保护功能
● 内置 Pop 和 Click 噪声抑制
● 高抗射频干扰能力
● 一线脉冲控制
● ESOP16 封装
3 应用范围
● 智能音响
● 便携媒体播放器

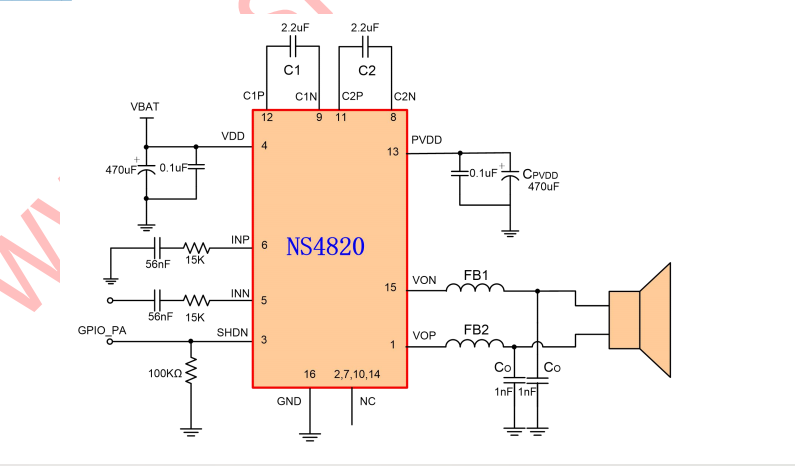

4 应用电路
