产品名称：XT4085(单片具有热调节功能的微型线性电池管理芯片）
型号： XT4085
产片介绍： XT4085 是一个完善的单片锂离子电池恒流 恒压线性电源管理芯片。它薄的尺寸和小的外包装使它适用于便携式产品的应用。更值得一提的是，XT4085 专门设计适用于 USB的供电规格。得益于内部的 MOSFET 结构，在应用上不需要外部电阻和阻塞二极管。
产片介绍： XT4085 是一个完善的单片锂离子电池恒流 恒压线性电源管理芯片。它薄的尺寸和小的外包装使它适用于便携式产品的应用。更值得一提的是，XT4085 专门设计适用于 USB的供电规格。得益于内部的 MOSFET 结构，在应用上不需要外部电阻和阻塞二极管。
┄┄┄详细介绍┄┄┄
■ 概述
XT4085 是一个完善的单片锂离子电池恒流/恒压线性电源管理芯片。它薄的尺寸和小的外包装使它适用于便携式产品的应用。更值得一提的是，XT4085 专门设计适用于 USB的供电规格。得益于内部的 MOSFET 结构，在应用上不需要外部电阻和阻塞二极管。
充电电压被限定在 4.2V，充电电流通过外部电阻调节。在达到目标充电电压后，当充电电流降低到设定值的 1/10 时，XT4085 就会自动结束充电过程。当输入端（插头或 USB 提供电源）拔掉后，XT4085 自动进入低电流状态，电池漏电流将降到 1µA 以下。XT4085 还可被设置于停止工作状态，使电源供电电流降到 40µA。
XT4085 采用独特的内部专利结构确保了电池接反时芯片自动进入保护状态，确保 IC 不被击穿导致电池自放电引起事故。
其余特性包括：充电电流监测，输入低电压闭锁，自动重新充电和充电已满及开始充电的标志等。
■ 特点
● 可编程使充电电流达 500mA
● 输入浪涌耐压 14.5V
● 不需要 MOSFET，传感电阻和阻塞二极管
● 小尺寸实现对锂离子电池的完全线形充电管理
● 恒流/恒压运行
● 从 USB 接口管理单片锂离子电池
● 预设充电电压为 4.2V 1%
● 充电电流监测
● 充电状态指示标志
● 1/10 充电电流终止
● 停止工作时提供 40µA 电流
● 2.5V 涓流充电阈值电压
● 软启动限制浪涌电流
● 电池反接保护
■ 用途
● 手机，PDA，MP3
● 导航仪
● 蓝牙应用
■ 封装
● SOT-23-5/6L
● SOT-89-5L

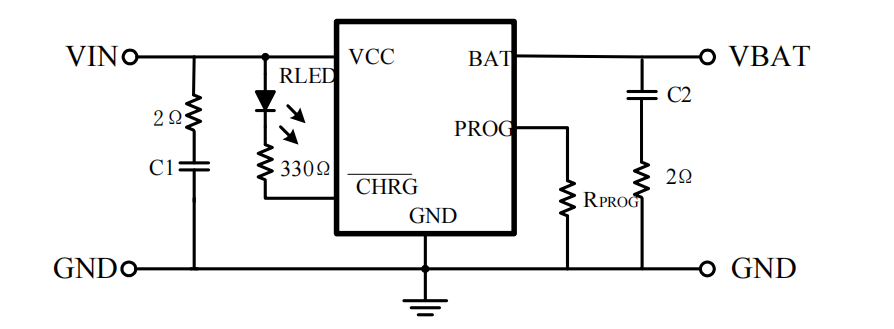

■ 典型应用图
