移动电源芯片
产品名称：PB0063E（移动电源管理方案)
型号： PB0063E
产片介绍：PB0063E是一款集成升压转换器、锂电池充电 管理、电池电量指示的多功能电源管理SOC，为 移动电源提供完整的电源解决方案
产片介绍：PB0063E是一款集成升压转换器、锂电池充电 管理、电池电量指示的多功能电源管理SOC，为 移动电源提供完整的电源解决方案
┄┄┄详细介绍┄┄┄
产品概述
PB0063E是一款集成升压转换器、锂电池充电
管理、电池电量指示的多功能电源管理SOC，为
移动电源提供完整的电源解决方案。
PB0063E 的高集成度与丰富功能，使其在应用
时仅需极少的外围器件，并有效减小整体方案
的尺寸，降低 BOM 成本。
PB0063E只需一个电感实现降压与升压功能。
DC-DC转换器工作在500KHZ，可以支持低成本
电感和电容。
PB0063E 的同步升压系统可提供 2.1A 输出电
流，转换效率高至 92.5%。空载时，自动进入休
眠状态，静态电流小于 30uA。
PB0063E采用开关充电技术，可提供 2.1A电流，
充电效率高至93%。内置 IC温度和输入电压智
能调节充电电流。
PB0063E 支持 1、2、3、4 颗 LED 电量显示。

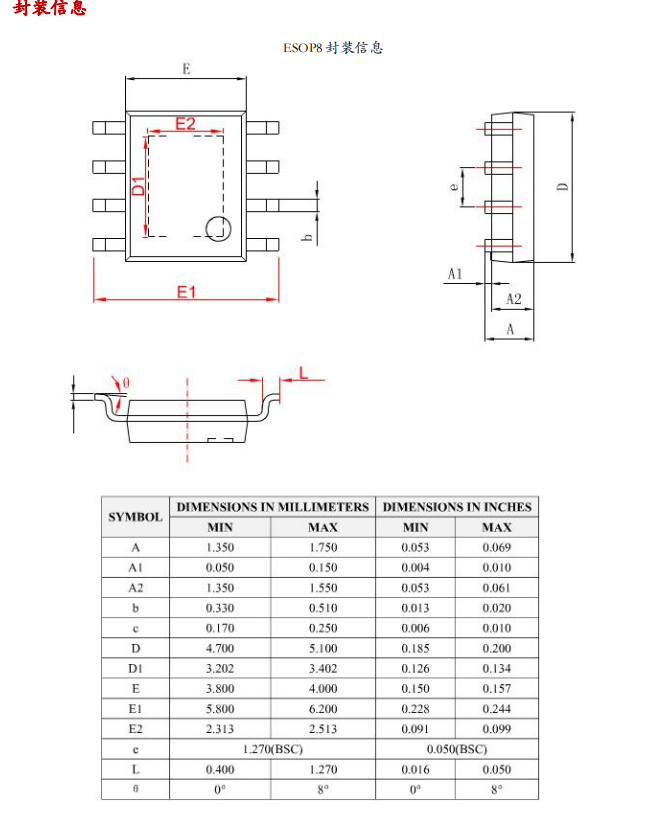

PB0063E 采用 ESOP8L 封装。
主要特点
同步开关充放电
◆ 2.1A同步升压转换,2.1A同步开关充电
◆ 升压效率最高达92.5%
◆ 充电效率最高达93%
◆ 内置电源路径管理，支持边充边放充电
◆ 自适应充电电流调节，匹配所有适配器
◆ 充电电压精度：±0.6%
◆ 支持 4.20V/4.35V电池（通过2脚外接电阻选
择，不接电阻为4.20V电池，接47K对地为
4.35V电池）
电量显示
◆ 支持4/3/2/1颗 LED电量显示功能丰富
◆ 按键开机
◆ 内置照明灯驱动，不需限流电阻（不要手电
时，开关要直接接5脚）
◆ 自动检测手机插入和拔出低功耗
◆ 智能识别负载，自动进待机
◆ 待机功耗小于 30µA.
◆ 功率 MOS内置，单电感实现充放电多重保
护、高可靠性
◆ 输出过流、过压、短路保护
◆ 输入过压、过充、过放、过流放电保护
◆ 整机过温保护
◆ ESD 4KV
典型应用
◆ 移动电源/充电宝;
◆ 手机、平板电脑等便携式设备备用电源;
引脚信息：
