TWS耳机充电盒
产品名称：NS4861 单灯指示独立耳锂电池充放电管理 IC
型号： NS4861
产片介绍：NS4861是一款单节锂电池充电管理和状态显示的多功能电源管理芯片。芯片内部集成了充电模块和放电模块。充电模块采用涓流 恒流 恒压三段式充电模式，且支持0V电池电压充电。恒流充电电流可以外部调节，最大500mA充电电流。
产片介绍：NS4861是一款单节锂电池充电管理和状态显示的多功能电源管理芯片。芯片内部集成了充电模块和放电模块。充电模块采用涓流 恒流 恒压三段式充电模式，且支持0V电池电压充电。恒流充电电流可以外部调节，最大500mA充电电流。
┄┄┄详细介绍┄┄┄
1 说明
NS4861是一款单节锂电池充电管理和状态显示的多功能电源管理芯片。芯片内部集成了充电模块和放电模块。充电模块采用涓流/恒流/恒压三段式充电模式，且支持0V电池电压充电。恒流充电电流可以外部调节，最大500mA充电电流。放电模式采用 1MHz 同步升压结构，且内部集成两路输出限流开关，可以提供独立的负载检测。
芯片还集成有多重保护功能，能够为便携式锂电池充电提供完整的解决方案。芯片的高度集成使其在应用时仅需极少的外围器件，有效的减小PCB尺寸，降低方案的成本。
NS4861采用的封装形式为 ESOP8。
NS4861是一款单节锂电池充电管理和状态显示的多功能电源管理芯片。芯片内部集成了充电模块和放电模块。充电模块采用涓流/恒流/恒压三段式充电模式，且支持0V电池电压充电。恒流充电电流可以外部调节，最大500mA充电电流。放电模式采用 1MHz 同步升压结构，且内部集成两路输出限流开关，可以提供独立的负载检测。
芯片还集成有多重保护功能，能够为便携式锂电池充电提供完整的解决方案。芯片的高度集成使其在应用时仅需极少的外围器件，有效的减小PCB尺寸，降低方案的成本。
NS4861采用的封装形式为 ESOP8。
2 特性
• 最大 500mA 线性充电电流，外部可调节
• 最大 500mA 线性充电电流，外部可调节
• 内部预设 4.2V 充电浮充电压
• 支持 OV 电池充电激活
• 支持充满/再充功能
• 内置同步升压放电模块，输出电压 5.1V
• 支持 OV 电池充电激活
• 支持充满/再充功能
• 内置同步升压放电模块，输出电压 5.1V
• 同步升压 VOUT 最大输出电流 500mA
• VOL/OR 独立耳最大输出电流 200mA
• 电池待机电流≤10uA@4.2V
• 输出待机电压近电池电压
• VOUT 输出放电截止电流 5mA@4.2V
• 电池待机电流≤10uA@4.2V
• 输出待机电压近电池电压
• VOUT 输出放电截止电流 5mA@4.2V
• VOL/VOR 放电截止电流 10mA@4.2V
• 支持 1LED 灯指示充电和放电状态
• 支持自动负载检测
• 支持 KEY 键开启/关闭升压功能
• 支持自动负载检测
• 支持 KEY 键开启/关闭升压功能
• 内置电池欠压锁存和过温保护
• 内置输入欠压锁存和过压保护等
3 应用范围
• 移动电源
• 蓝牙耳机充电仓便
• 移动电源
• 蓝牙耳机充电仓便
• 携式锂电池充电设备等

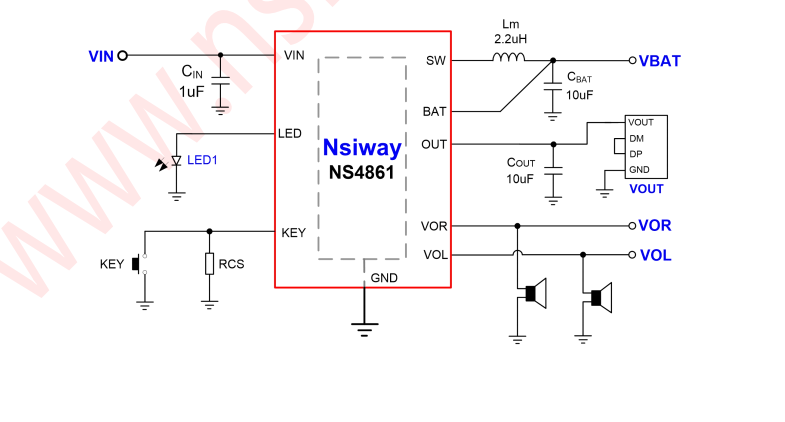

4 典型应用电路
典型应用电路
典型应用电路
