台灯音响触摸芯片
产品名称：PT2022E 单触控三段 LED 调光 IC
型号： PT2022E
产片介绍：PT2022E 是一款电容式触摸控制 ASIC，支持一通道触摸输入，一通道三段 LED 输出，具有低功 耗、高抗干扰、宽工作电压范围的突出优势。
产片介绍：PT2022E 是一款电容式触摸控制 ASIC，支持一通道触摸输入，一通道三段 LED 输出，具有低功 耗、高抗干扰、宽工作电压范围的突出优势。
┄┄┄详细介绍┄┄┄
1. 产品概述
PT2022E 是一款电容式触摸控制 ASIC，支持一通道触摸输入，一通道三段 LED 输出，具有低功耗、高抗干扰、宽工作电压范围的突出优势。
2. 主要特性
● 工作电压范围：2.4~5.5V
● 待机电流约 5uA@VDD=5V&CMOD 悬空
● 单通道触摸输入,4 档灵敏度可调
● 单路 PWM 输出，频率 20KHZ,无频闪
● 按键最长输出时间：16 秒（±30%）
● 内置实时环境自适应、高效数字滤波等软件算法

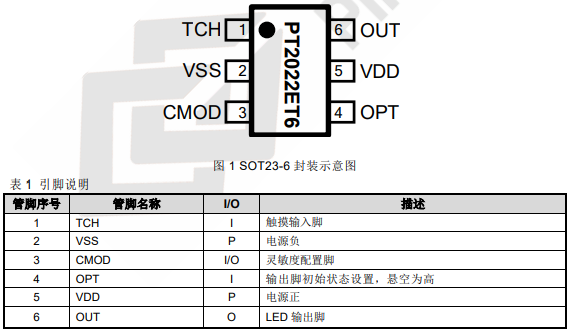

3. 封装及引脚说明
4. 功能介绍
● TCH 触摸输入对应 OUT LED 输出有两种模式可选，由 OPT 管脚上电前的输入状态来决定。具体如下：
◼ OPT 接 VDD 或悬空：对应 LED 三段触控调光顺序：高(100%)->中(40%)->低(10%)->灭
◼ OPT 接 VSS ：对应 LED 三段触控调光顺序：低(10%)->中(40%)->高(100%)->灭
● 初始上电时，LED 为关灭状态。
● 每次触摸 TCH，OUT 输出会依据所选择的调光模式，按照所对应的调光顺序依次循环变化。
● 因有物体覆盖触摸盘或环境突然变化，可能导致触摸检测持续有效。IC 内部触控算法检测到输出有效持续时间达到设定值 16S（±30%）时，系统会回到上电初始状态，且输出变为无效。

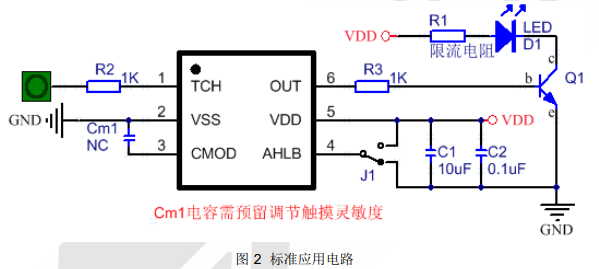

5. 应用电路
6. 灵敏度调节
● 触摸灵敏度由 CMOD 引脚决定，一共分为 4 档

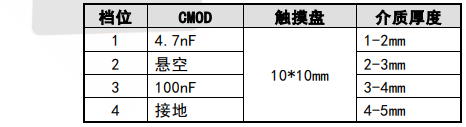

表 2 灵敏度档位参考表
7. 电气参数

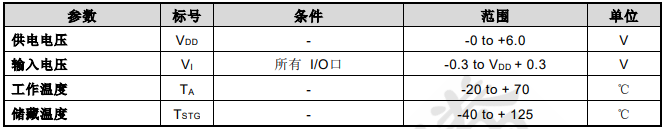

7.1 电气特性极限参数
表 3 极限参数

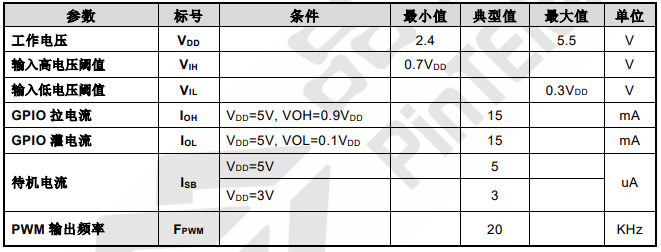

7.2 直流特性
表 4 直流特性（如无特殊说明 VDD = 2.4V~5.5V，Temp = 25ºC）
