产品名称：PT8028 八触控 BCD 输出 IC
型号： PT8028
产片介绍：PT8028 是一款电容式触摸控制 ASIC，支持 8 通道触摸输入，二进制 BCD 编码和有效按键指示输出。算法带有自补偿功能，具有低功耗、高抗干扰、宽工作电压范围、高穿透力的突出优势。
产片介绍：PT8028 是一款电容式触摸控制 ASIC，支持 8 通道触摸输入，二进制 BCD 编码和有效按键指示输出。算法带有自补偿功能，具有低功耗、高抗干扰、宽工作电压范围、高穿透力的突出优势。
┄┄┄详细介绍┄┄┄
1. 产品概述
PT8028 是一款电容式触摸控制 ASIC，支持 8 通道触摸输入，二进制 BCD 编码和有效按键指示输出。算法带有自补偿功能，具有低功耗、高抗干扰、宽工作电压范围、高穿透力的突出优势。
2. 主要特性
● 工作电压范围：2.4~5.5V
● 工作电流：3mA（正常模式）；20uA（低功耗模式）@VDD=5V&CMOD=10nF
● 8 通道触摸输入
● 二进制 BCD 编码输出（上电 D2~D0=111）
● 当前触摸按键有效后，BCD 编码输出状态会维持到下次按键才改变
● 提供按键承认输出，有按键时输出低电平，无按键输出高电平
● 算法可自补偿修正触摸通道差异或走线长短不一致情况
● CMOD 脚外接电容可调节灵敏度，电容越大灵敏度越高
● 具有防水功能，当水漫或成片水珠覆盖在触摸面板时，按键仍可有效判别
● 内置稳压源、上电复位和低压复位等硬件模块
● 内置实时环境自适应、高效数字滤波等软件算法
● HBM ESD 优于 5KV

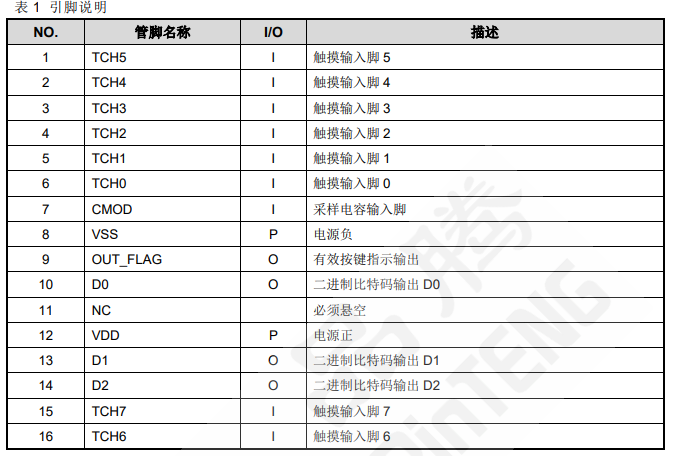

3. 封装及引脚说明
4. 功能介绍
● 芯片采用 3 线 BCD 编码输出按键键值
● 8 键触摸输入，只支持单键输出，即同一时刻只能输出一组键值
● 当前触摸按键有效后，BCD 编码输出当前键值并维持到下次按键才改变
● OUT_FLAG 为有效按键指示输出，有按键时输出低电平，无按键输出高电平
● 按键有效输出连续超过 10 秒，芯片复位
● 可分辨水与手指差异，当水漫或成片水珠覆盖在触摸面板时，按键仍可有效判别。但水不可于触摸按键盘上形成“水柱”
● 持续无按键超过 4 秒时，芯片进入低功耗模式
● 环境自适应功能，可随环境的温湿度变化调整参考值，确保按键判断正常工作
● 内置稳压源及抗电源纹波的滤波算法程序，对电源纹波的干扰有很好的耐受能力
● 算法可自补偿修正触摸通道差异或走线长短不一致情况，使每路通道灵敏度保持一致表

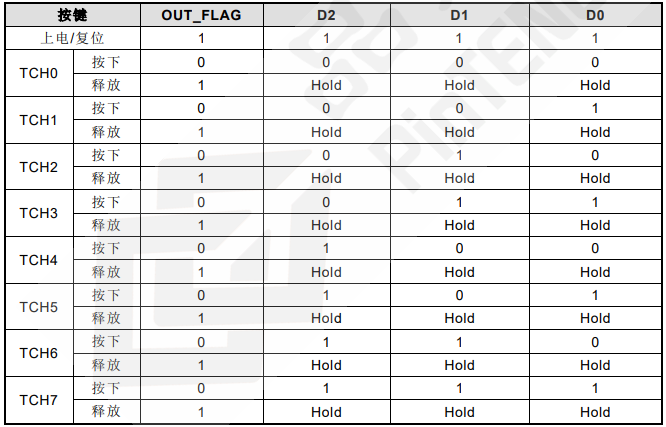

2 输出键值表
5. 应用电路

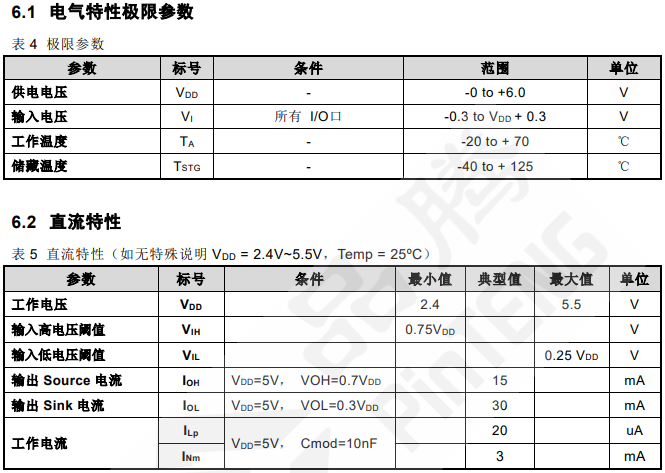

6. 电气参数
