概述

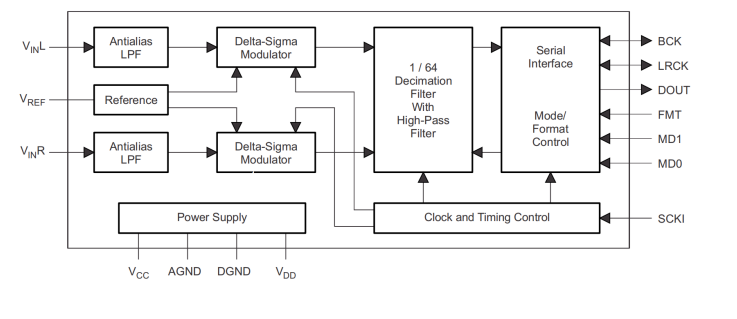

HT91808是一款高性能、低成本立体声音频模数转换器。其集成了64倍过采样率Δ-Σ调制器、数字梳状滤波器、数字高通滤波器。HT91808支持主、从机和两种串行音频数据格式。支持掉电和时钟检测低功耗模式，封装形式采用TSSOP14，温度支持-40°C 到 +85°C。

特点

24bit Δ-Σ立体声ADC

+5.0 V 模拟电源 (VA)

+3.3 V数字电源 (VDD)

单端电压输入：3Vp-p

THD+N：-93dB（典型值）

SNR：99dB（典型值）

动态范围：99dB（典型值）

过采样抽取滤波器

过采样频率：x64

通带纹波： ±0.05 dB

片上高通滤波器：0.91 Hz (48 kHz)

PCM 音频接口

可选主机和从机模式

数据格式： 24-Bit I 2 S, 24-Bit 左对齐

集成模拟低通抗混叠滤波器

采样率： 8 kHz–96 kHz

系统时钟：256 fs，384 f S , 512 f S

精度：24bit

封装：TSSOP14

应用

数字电视、AV放大器/接收器、MD播放器、CD刻录机、多轨接收器及电子音乐仪器等产品

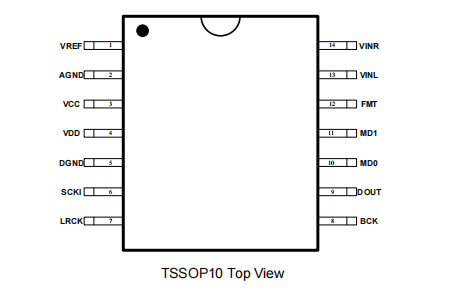

引脚信息：
