过压过流保护芯片
产品名称：NS2201X 系列 40V 输入 OVP 保护 IC
型号： NS2201X
产片介绍： NS2201X 系列是一款输入过压保护类芯片，芯 片内置有过压 过流 过温保护功能和输入 UVLO 锁 存功能，在输入异常时可以断开系统的 OUT 端口和 IN 端口的连接，有效的保护后级电路不会被损坏， 提高系统的应用可靠性。
产片介绍： NS2201X 系列是一款输入过压保护类芯片，芯 片内置有过压 过流 过温保护功能和输入 UVLO 锁 存功能，在输入异常时可以断开系统的 OUT 端口和 IN 端口的连接，有效的保护后级电路不会被损坏， 提高系统的应用可靠性。
┄┄┄详细介绍┄┄┄
1 说明
NS2201X 系列是一款输入过压保护类芯片，芯 片内置有过压/过流/过温保护功能和输入 UVLO 锁 存功能，在输入异常时可以断开系统的 OUT 端口和 IN 端口的连接，有效的保护后级电路不会被损坏， 提高系统的应用可靠性。
NS2201X 系列提供有 NS2201A 和 NS2201B 两款 引脚方式封装，均采用标准的 SOT23-3L 封装形式。
2 特性
● 最大输入电压：40V
● 内部预设 1A 负载过流 OCP 保护
● 内部预设 6V 输入过压 OVP 保护
● 输入 OVP 保护响应时间 20ns
● 内置 150℃过温 OTP 保护
● 内置输入 UVLO 欠压锁存功能
● 内置输出短路保护功能
● 封装形式：SOT23-3L
3 应用范围
● TWS
● 便携式锂电池充电设备
● 其他输入高压保护类等

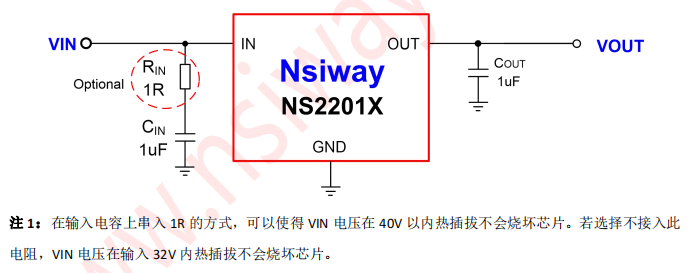

4 典型应用电路
