D类功放双通道
产品名称：HT338 2×50W D类立体声音频功放
型号： HT338
产片介绍：HT338是一款高效D类音频功率放大器。在24V供电的立体声（BTL）、THD+N=10%条件下，能够持续提供2*40W 6Ω功率输出；在单声道（PBTL）、模式、THD+N=10%条件下，能够持续提供100W 3Ω功率输出。
产片介绍：HT338是一款高效D类音频功率放大器。在24V供电的立体声（BTL）、THD+N=10%条件下，能够持续提供2*40W 6Ω功率输出；在单声道（PBTL）、模式、THD+N=10%条件下，能够持续提供100W 3Ω功率输出。
┄┄┄详细介绍┄┄┄
■ 概述
HT338是一款高效D类音频功率放大器。在24V供电的立体声（BTL）、THD+N=10%条件下，能够持续提供2*40W/6Ω功率输出；在单声道（PBTL）、模式、THD+N=10%条件下，能够持续提供100W/3Ω功率输出。
HT338具有先进的扩频功能来抑制EMI。此外，HT338内置关断功能使待机电流最小化，还集成了过压保护、直流保护、短路保护、热保护和电源欠压异常保护等功能，可全面防止出现故障。
HT338具有先进的扩频功能来抑制EMI。此外，HT338内置关断功能使待机电流最小化，还集成了过压保护、直流保护、短路保护、热保护和电源欠压异常保护等功能，可全面防止出现故障。
■ 特点
・ 输出功率（BTL）
2×40W (VDD=18V, RL=4Ω, THD+N=10%)
2×50W (VDD=24V, RL=6Ω, THD+N=10%)
2×40W (VDD=24V, RL=8Ω, THD+N=10%)
・ 输出功率（PBTL模式）
80W (VDD=24V, RL=4Ω, THD+N=10%)
100W (VDD=24V, RL=3Ω, THD+N=10%)
・ 单电源系统，4.5V-26V宽电压输入范围
・ 超过90%效率，无需散热器
・ 扩频功能
・ 模拟差分/单端输入，输出模式立体声/单声道可选
・ 可选增益：32dB/26dB
・ 保护功能：过压/过流/过热/欠压异常，直流检测和短路保护
・ 无铅无卤封装，ETSSOP28
2×40W (VDD=18V, RL=4Ω, THD+N=10%)
2×50W (VDD=24V, RL=6Ω, THD+N=10%)
2×40W (VDD=24V, RL=8Ω, THD+N=10%)
・ 输出功率（PBTL模式）
80W (VDD=24V, RL=4Ω, THD+N=10%)
100W (VDD=24V, RL=3Ω, THD+N=10%)
・ 单电源系统，4.5V-26V宽电压输入范围
・ 超过90%效率，无需散热器
・ 扩频功能
・ 模拟差分/单端输入，输出模式立体声/单声道可选
・ 可选增益：32dB/26dB
・ 保护功能：过压/过流/过热/欠压异常，直流检测和短路保护
・ 无铅无卤封装，ETSSOP28
■ 应用
・ 条形音箱 ・ 无线智能音箱
・ 便携式音箱 ・ 消费类音频应用
・ 拉杆音箱 ・ LCD电视/监视器
・ 便携式音箱 ・ 消费类音频应用
・ 拉杆音箱 ・ LCD电视/监视器

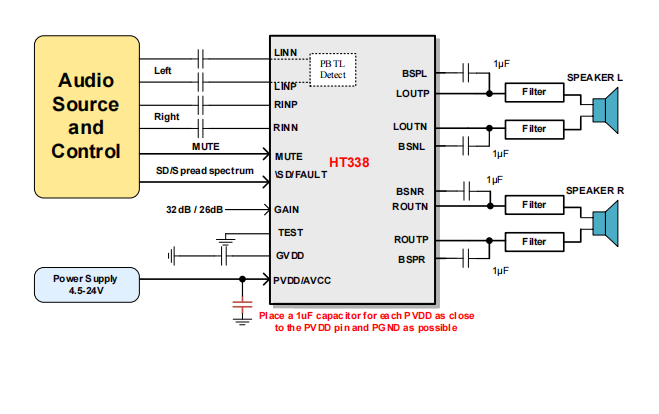

■ 典型应用图
