HT863是一款单声道D类音频功率放大器，在VDD= 9.0V、THD+N=10%、4Ω负载、1kHz信号条件下，能连续输出10W功率。
HT863具有可任意配置的限幅(Limiter)功能。限幅功能开启后，即使输入信号很大，音乐输出也能被限制在指定的功率和THD+N之内，满足不同音质体验和保护喇叭的需求。
HT863还具有自动限温控制（TFB）功能，在高功率输出、高环境温度等情况下导致芯片片内温度较高时，芯片能自动降低系统增益，避免芯片进入过温关断保护模式，在保证音乐品质的前提下显著提升音乐峰值功率。
此外，HT863内部集成免滤波器调制技术，能够直接驱动扬声器，内置的关断功能使待机电流最小化，还集成了输出端过流保护、片内过温保护和电源欠压异常保护等功能。

  特点
・可任意配置的限幅功能
自由选择音频限制幅度，使输出音频信号限制在固定失真水平内
・内置自动限温控制功能
・THD+N: 0.03%（VDD= 9.0V, RL = 4Ω+22uH, fIN = 1kHz, Po = 2.0W）
・输出功率(fIN = 1kHz, THD+N = 10%)
10W (VDD=9.0V, RL=4Ω+22uH)
5.5W (VDD=9.0V, RL=8Ω+33uH)
・VDD供电范围：2.5V至10V
・增益：25dB
・免滤波器数字调制，直接驱动扬声器
・保护功能：过流/过热/欠压异常保护功能
・无铅无卤封装，SOP8L-PP

应用
・蓝牙音箱                   ・便携式音箱
・2.1声道小音箱              ・扩音器
・iphone/ipod/ipod docking  ・拉杆音箱
・平板电脑，笔记本电脑       ・便携式游戏机
・小尺寸LCD电视/监视器      ・MP4, 导航仪

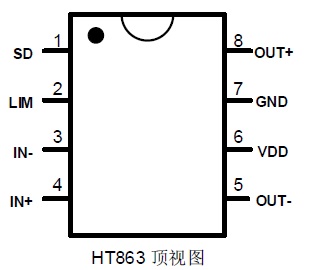

引脚信息

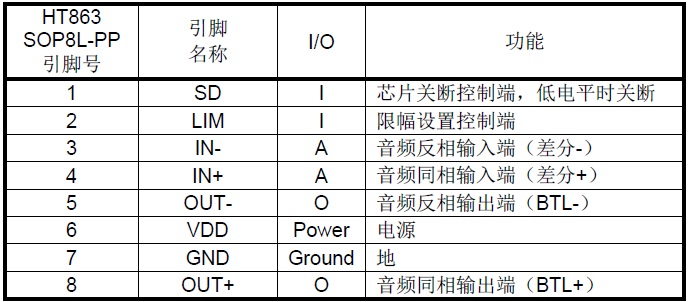

引脚定义

典型应用图
