产品名称：NS4111 10W 单声道 AB/D 类双模音频功率放大器
型号： NS4111
产片介绍：NS4111 是一款 10W 单声道 AB D 类切换音频功率放大器，支持差分输入，超低 EMI，无需滤波器。可通过不同电平控制芯片的工作模式：CTRL 脚电压为 2 0V-5 0V，芯片进入 D 类工作模式，0 9-1 5V 时芯片进入 AB 类工作模式，0 4V 以下时芯片关断，应用灵活方便。
产片介绍：NS4111 是一款 10W 单声道 AB D 类切换音频功率放大器，支持差分输入，超低 EMI，无需滤波器。可通过不同电平控制芯片的工作模式：CTRL 脚电压为 2 0V-5 0V，芯片进入 D 类工作模式，0 9-1 5V 时芯片进入 AB 类工作模式，0 4V 以下时芯片关断，应用灵活方便。
┄┄┄详细介绍┄┄┄
■ 说明
NS4111 是一款10W 单声道AB/D 类切换音频 功率放大器，支持差分输入，超低EMI，无需滤波器。可通过不同电平控制芯片的工作模式：CTRL脚电压为2.0V-5.0V，芯片进入D 类工作模式，0.9-1.5V 时芯片进入AB 类工作模式，0.5V 以下时芯片关断，应用灵活方便。NS4111 采用先进的技术，在全带宽范围内极大地降低了EMI 干扰，最大限度地减少了对其他外部元件的影响。其输出无需滤波器的PWM 调制结构减少了外部元件、PCB面积和系统成本NS4111 在9V 的工作电压时，能够向4Ω负载提供高达10W 的输出功率，90%以上的效率更加适合便携式音频系统。
NS4111 内置过流保护、过热保护及欠压保护功能，有效保护芯片在异常工作状况下不被损坏。
NS4111 提供eSOP-8 封装，额定的工作温度范围为-40℃至85℃。
■ 特性
● 工作电压范围：5.0V-9.0V
● 输出功率：
7W（CLASS D，7.4V/4Ω，THD=10%）
10W（CLASS D，9.0V/4Ω，THD=10%）
● 最高可达92%效率（9V/8Ω）
● 电平设置工作模式
● 无需输出滤波器
● 差分输入
● 优异的“上电，掉电”噪声抑制
● 过流保护、过热保护、欠压保护
● eSOP-8 封装
■ 应用范围
● 大功率蓝牙音响
● 移动音箱扩音器
● 其他消费类音频设备

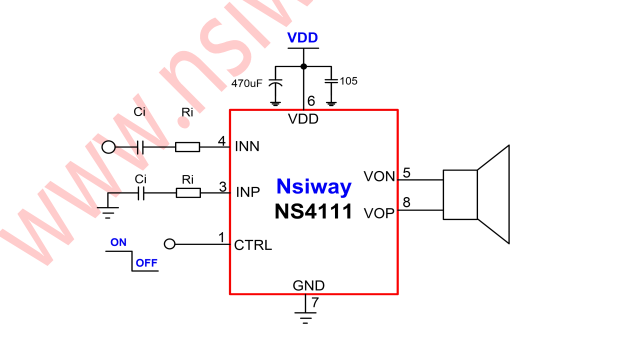

■ 典型应用电路:
