带数字音量调节功放IC
产品名称：HT6879 3.5W带数字音量控制/防削顶低EMI单声道D类音频功率放大
型号： HT6879
产片介绍：HT6879是一款高保真超低EMI的，内部集成32阶数字音量控制且具有防削顶失真功能的单声道免滤波D类音频功率放大器。在5V电源，10% THD+N,4Q负载条件下，输出3 5W高功率，在各类音频终端应用中维持高效率并提供AB类放大器高保真、低噪声的性能。
产片介绍：HT6879是一款高保真超低EMI的，内部集成32阶数字音量控制且具有防削顶失真功能的单声道免滤波D类音频功率放大器。在5V电源，10% THD+N,4Q负载条件下，输出3 5W高功率，在各类音频终端应用中维持高效率并提供AB类放大器高保真、低噪声的性能。
┄┄┄详细介绍┄┄┄
■ 概述
HT6879是一款高保真超低EMI的，内部集成32阶数字音量控制且具有防削顶失真功能的单声道免滤波D类音频功率放大器。在5V电源，10% THD+N,4Q负载条件下，输出3.5W高功率，在各类音频终端应用中维持高效率并提供AB类放大器高保真、低噪声的性能。
HT6879是一款高保真超低EMI的，内部集成32阶数字音量控制且具有防削顶失真功能的单声道免滤波D类音频功率放大器。在5V电源，10% THD+N,4Q负载条件下，输出3.5W高功率，在各类音频终端应用中维持高效率并提供AB类放大器高保真、低噪声的性能。
AROC辐射和传导干扰抑制电路使HT6879具有优异的全带宽低辐射性能，在不加辅助滤波设计、输出喇叭线长20cm时的辐射水平远在FCC Part15Class B 标准之下。
HT6879的防削顶失真功能可检测并抑制由于音乐、语音信号幅度过大或电池电压下降所引起的输出削顶失真(破音)，显著提高音质，创造舒适的听音享受，并保护扬声器免受过载损坏。针对不同需求，防削顶具有ACF-1和ACF-2两种模式，分别对应约3%和10%最大THD+N，同时芯片具有ACF-Off 模式。
HT6879输出无需滤波网络，极少的外部元器件节省了系统空间和成本，是便携式应用的理想选择。
此外，HT6879内置的关断功能使待机电流最小化，还集成了过流保护、过温保护和欠压异常保护等功能。
■ 特点
·降低了内阻和热耗的EDMA专利技术，极大提升了输出功率和产品可靠性.
Po=3.5 W(VDD=5.0V, RL=4Q,THD+N=10%)
Po=3.0 W(VDD=3.7V, R=2Q,THD+N=10%)
·优异的全带宽增强EMI抑制性能
a) 独创的主动边沿控制专利 (AROC，Activeedge Ringing
and OvershootControlcircuitry)
b) 辐射水平远在FCC Part15 Class B 标准之下
c)对系统中不同频段无线通信敏感模块无干扰，如FM、CMMB、GSM、CDMA和
Bluetooth等:
d) 减小了辐射和传导干扰，降低了系统设计难度
·高保真，THD+N=0.1%(RL=4Q,Po=1W,f=1kHz)
·全低噪应用，高信噪比
·32阶数字音量控制 (DVC)
·防削顶失真功能(Anti-Clipping Function,ACF)
·卓越的“咔嗒-噼噗”(Click-Pop)噪声抑制性能
·低关断电流: 0.1uA
·免滤波器数字调制，直接驱动扬声器
·过流、过热、欠压异常保护功能
·无铅无卤绿色封装，MSOP10,MSOP10-PP
■ 应用
· 蓝牙音箱 · 便携式/USB音箱
· 2.1声道小音箱 · 扩音器
· ipad/iphone/ipod docking · MP4，导航仪
· 蓝牙音箱 · 便携式/USB音箱
· 2.1声道小音箱 · 扩音器
· ipad/iphone/ipod docking · MP4，导航仪

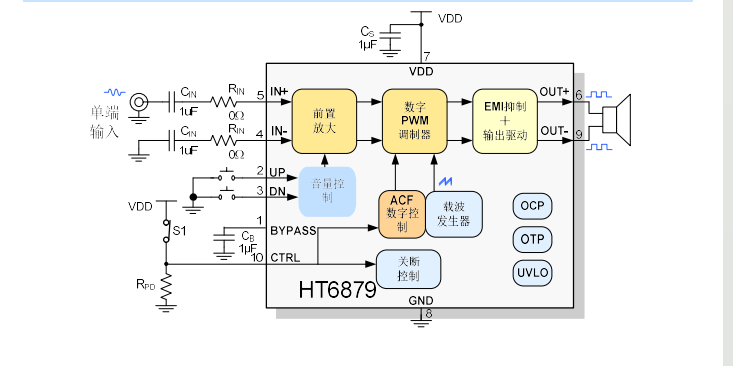

■ 典型应用图
