双声道电感式升压功放
产品名称：HT81698 内置升压的25W立体声D类音频功放
型号： HT81698
产片介绍：HT81698是一款内置升压的立体声D类音频功率放大器，其支持单节理电、双节鲤电串联、5V、12V等多种输入，升压后的电压提供给功放供电，功放支持双通道立体声BTL输出以及并联PBTL单声道输出。
产片介绍：HT81698是一款内置升压的立体声D类音频功率放大器，其支持单节理电、双节鲤电串联、5V、12V等多种输入，升压后的电压提供给功放供电，功放支持双通道立体声BTL输出以及并联PBTL单声道输出。
┄┄┄详细介绍┄┄┄
■ 概述
HT81698是一款内置升压的立体声D类音频功率放大器，其支持单节锂电、双节锂电串联、5V、12V等多种输入，升压后的电压提供给功放供电，功放支持双通道立体声BTL输出以及并联PBTL单声道输出。
HT81698内置的升压电路，可通过FB脚设置升压值，以满足不同的输出功率需求。其还可通过外置电阻调节开关峰值电流限值。
此外，HT81698内部集成免滤波器调制技术，能够直接驱动扬声器，内置的关断功能使待机电流最小化，还集成了输出端过流保护、片内 过温保护、输入电源欠压异常保护、升压电压过压保护等功能。
■ 特性
・输出功率(fIN=1kHz, RL=4Ω, BTL)
双锂电7.2V：2×25W (VOUT=14.8V, THD+N= 10%)
单锂电3.7V：2×10W (VOUT=9V, THD+N = 10%)
・输出功率(fIN=1kHz, RL=2Ω, PBTL)
双锂电7.2V：50W (VOUT=14.8V, THD+N= 10%)
单锂电3.7V：20W (VOUT=9V, THD+N = 10%)
・输出功率(fIN=1kHz, RL=4Ω, PBTL)
单锂电3.7V：20W (VOUT=12V, THD+N = 10%)
・VBAT供电范围：2.7V至VOUT
・内置升压电路：可调节的升压值和升压限流
・保护功能：过流/过热/欠压异常/过压保护功能
・无铅无卤封装，ETSSOP28
■ 应用
・智能音响 ・无线音响 ・便携式音箱
・2.1声道小音箱 ・拉杆音箱 ・便携式游戏机

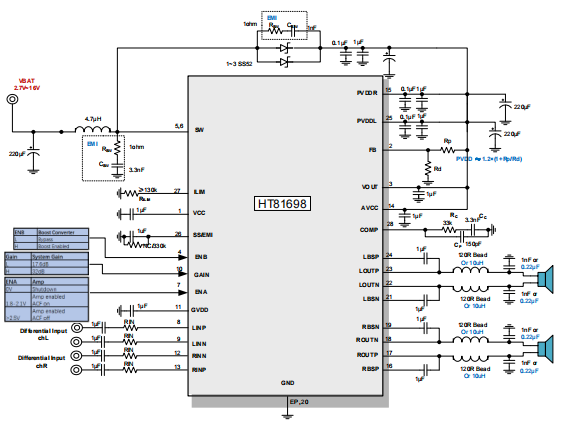

■ 应用电路
