产品名称：TP4055 (500mA 线性锂离子电池充电器)
型号： TP4055
产片介绍：TP4055 是一款完整的单节锂离子电池充电器，带电池正负极反接保护，采用恒定电流恒定电压线性控制。其 SOT 封装与较少的外部元件数目使得 TP4055 成为便携式应用的理想选择。TP4055 可以适合 USB 电源和适配器电源工作。

┄┄┄详细介绍┄┄┄

概述

TP4055 是一款完整的单节锂离子电池充电器，带电池正负极反接保护，采用恒定电流/恒定电压线性控制。其 SOT 封装与较少的外部元件数目使得 TP4055 成为便携式应用的理想选择。TP4055 可以适合 USB 电源和适配器电源工作。

由于采用了内部 PMOSFET 架构，加上防倒充电路，所以不需要外部检测电阻器和隔离二极管。热反馈可对充电电流进行自动调节，以便在大功率操作或高环境温度条件下对芯片温度加以限制。充满电压固定于 4.2V，而充电电流可通过一个电阻器进行外部设置。当电池达到 4.2V 之后，充电电流降至设定值 1/10，TP4055 将自动终止

充电。

当输入电压（交流适配器或 USB 电源）被拿掉时，TP4055 自动进入一个低电流状态，电池漏电流在 2uA 以下。TP4055 的其他特点包括充电电流监控器、欠压闭锁、自动再充电和一个用于指示充电结束和输入电压接入的状态引脚。

■ 特点

·锂电池正负极反接保护；

·高达 500mA 的可编程充电电流；

·无需 MOSFET、检测电阻器或隔离二极管；

·用于单节锂离子电池；

·恒定电流/恒定电压操作，并具有可在无过热危险的情况下实现充电速率最大化的热调节功能;

·可直接从 USB 端口给单节锂离子电池充电；

·最高输入可达 9V；

·精度达到±1%的 4.2V 预设充电电压；

·自动再充电；

·1 个充电状态开漏输出引脚；

·C/10 充电终止；

·待机模式下的供电电流为 40uA；

·2.9V涓流充电；

·软启动限制了浪涌电流；

·采用 5 引脚 SOT-23 封装。

■ 绝对最大额定值

·输入电源电压（VCC）：-0.3V～9V

·PROG：-0.3V～VCC+0.3V

·BAT：-4.2V～7V

·CHRG ：-0.3V～9V

·BAT 短路持续时间：连续

·BAT 引脚电流：500mA

·PROG 引脚电流：800uA

·最大结温：145℃

·工作环境温度范围：-40℃～85℃

·贮存温度范围：-65℃～125℃

·引脚温度（焊接时间 10 秒）：260℃

·BAT 引脚漏电流：0～-2uA

■ 应用

·充电座

·蜂窝电话、PDA、MP3播放器

·蓝牙应用

■ 典型应用

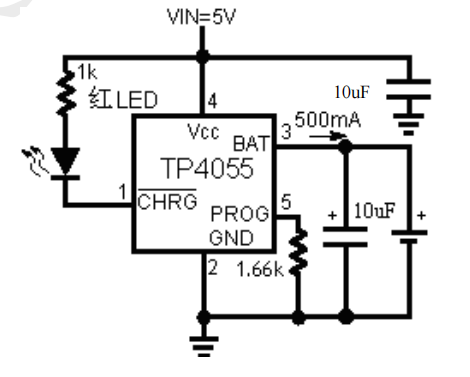

500mA 单节锂离子电池充电器

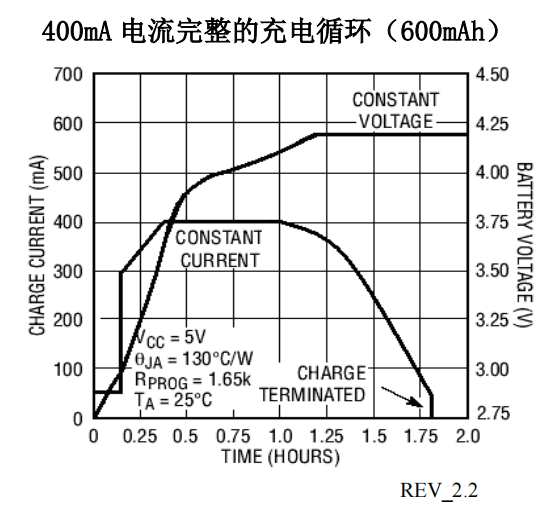

http://baitai.meilizhe.top/uploadfile/2023/1121/20231121053200583.pdf
