单节锂电池充电IC
产品名称：TP5000 (2A开关型 4.2V锂电池/3.6V铁锂电 池充电器)
型号： TP5000
产片介绍：TP5000是一款开关降压型单节锂电池 磷酸铁锂电池充电管理芯片。其QFN16超小型封装与简单的外围电路，使得TP5000非常适用于便携式设备的大电流充电管理应用。同时TP5000内置输入过流、欠压保护、芯片过温保护、短路保护、电池温度监控。
产片介绍：TP5000是一款开关降压型单节锂电池 磷酸铁锂电池充电管理芯片。其QFN16超小型封装与简单的外围电路，使得TP5000非常适用于便携式设备的大电流充电管理应用。同时TP5000内置输入过流、欠压保护、芯片过温保护、短路保护、电池温度监控。
┄┄┄详细介绍┄┄┄
■ 概述
TP5000是一款开关降压型单节锂电池/磷酸铁锂电池充电管理芯片。其QFN16超小型封装与简单的外围电路，使得TP5000非常适用于便携式设备的大电流充电管理应用。同时TP5000内置输入过流、欠压保护、芯片过温保护、短路保护、电池温度监控。
TP5000具有宽输入电压，对电池充电分为涓流预充、恒流、恒压三个阶段，涓流预充电
电流、恒流充电电流都通过外部电阻调整，最大充电电流达2A。TP5000采用频率800KHz的开关工作模式使它可以使用较小的外围器件，并在大电流充电中仍保持较小的发热量。TP5000内置功率PMOSFET、防倒灌电路，所以无需防倒灌肖特基二极管等外围保护。TP5000的恒流功能，也可以用在2串锂电池或4串干电池输入，恒流驱动0.5-7W白光LED
■ 特性
• 单节4.2V锂电池/3.6V磷酸铁锂电池充电
• 内置功率MOSFET,开关型工作模式，器件发热少，外围简单
• 可编程充电电流，0.1A--2A
• 可编程预充电电流，10%--100%
• 无需外接防倒灌肖特基二极管
• 宽工作电压，最大达到9V
• 两路LED充电状态指示
• 芯片温度保护，过流保护，欠压保护
• 电池温度保护、电池短路保护
• 开关频率800KHz，可用电感2.2uH-10uH
• 自动再充电功能
• 小于1％的充电电压控制精度
• 涓流、恒流、恒压三段充电，保护电池
• 采用QFN16 4mm*4mm 超小型封装
• 绝对最大额定值
• 输入电源电压（VIN）：9V
• BAT：0V～9V
• BAT 短路持续时间：连续
• 最大结温：145℃
• 工作环境温度范围：-20℃～85℃
• 贮存温度范围：-30℃～100℃
• 引脚温度（焊接时间 10 秒）：260℃
■应用
• 便携式设备、各种充电器
• 智能手机、PDA、移动蜂窝电话
• MP4、MP5 播放器、平板电脑
• 矿灯
• 电动工具
• 白光 LED 驱动

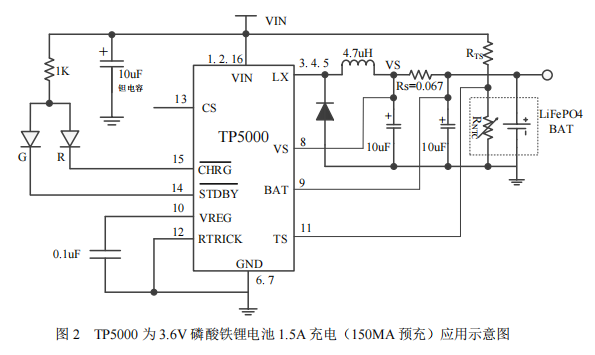

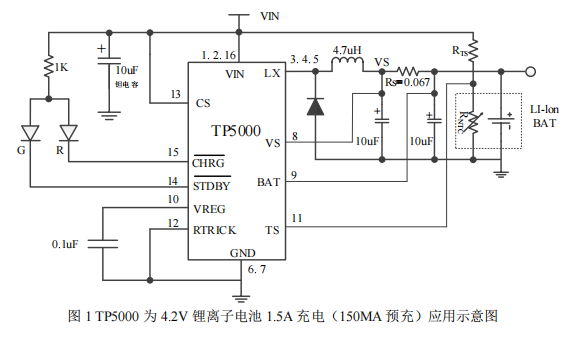

■典型应用
