DC-DC升压
产品名称：HT7179(C) (26.8V， 15A高效异步升压转换器）
型号： HT7179(C)
产片介绍： HT7179是一款高功率异步升压转换器，集成20mΩ功率开关管，为便携式系统提供高效的小尺寸解决方案。 HT7179具有2 7V至25V宽输入电压范围，可为采用单节或两节锂电池，或12V铅酸电池的应用提供支持。该器件具备15A开关电流能力，并且能够提供高达26 8V的输出电压。
产片介绍： HT7179是一款高功率异步升压转换器，集成20mΩ功率开关管，为便携式系统提供高效的小尺寸解决方案。 HT7179具有2 7V至25V宽输入电压范围，可为采用单节或两节锂电池，或12V铅酸电池的应用提供支持。该器件具备15A开关电流能力，并且能够提供高达26 8V的输出电压。
┄┄┄详细介绍┄┄┄
■ 概述
HT7179是一款高功率异步升压转换器，集成20mΩ功率开关管，为便携式系统提供高效的小尺寸解决方案。
HT7179具有2.7V至25V宽输入电压范围，可为采用单节或两节锂电池，或12V铅酸电池的应用提供支持。该器件具备15A开关电流能力，并且能够提供高达26.8V的输出电压。
HT7179还支持可编程的软启动，以及可调节的开关峰值电流限制。HT7179还支持两种不同的trtf，以适应不同的EMI和效率需求，
此外，该器件还提供有28V输出过压保护、和热关断保护。
HT7179具有2.7V至25V宽输入电压范围，可为采用单节或两节锂电池，或12V铅酸电池的应用提供支持。该器件具备15A开关电流能力，并且能够提供高达26.8V的输出电压。
HT7179还支持可编程的软启动，以及可调节的开关峰值电流限制。HT7179还支持两种不同的trtf，以适应不同的EMI和效率需求，
此外，该器件还提供有28V输出过压保护、和热关断保护。
■ 特点
· HT7179SPER输入电压范围:2.7V-25V，输出电压范围:最高26.8V
· HT7179CSPER,HT7179DNER输入电压范围:2.7V-18V，输出电压范围:最高22V
· VIN脚电压范围:6V~16V
· 固定开关频率∶ 350kHz
· 可编程峰值电流∶ 15A
· 高转换效率：
95%(PVIN = 12V, VOUT=25V, IOUT =2A)
94%(PVIN = 12V, VOUT=25V,IOUT =4.5A)
93%(PVIN = 7.2V, VOUT=12V, IOUT =1.5A)
90%(PVIN = 7.2V, VOUT=12V, IOUT =5A)
96%(PVIN = 12V VOUT=18V, IOUT =1.5A)
95%(PVIN = 12V, VOUT=18V, IOUT =6A)
· 低关断功耗，关断电流1uA
· 支持两种tr/tf模式，应对EMl挑战
· 可编程软启动
·输出过压（28V）、热关断等保护
· ESOP16,QFN3.5x4.5-20L无铅封
■ 应用
· 无线音箱 · 便携式音箱
·移动电源 · 充电设备
·USB TYPE-C 电源传输 · 拉杆音箱
·平板电脑， 笔记本电脑 · POS机终端

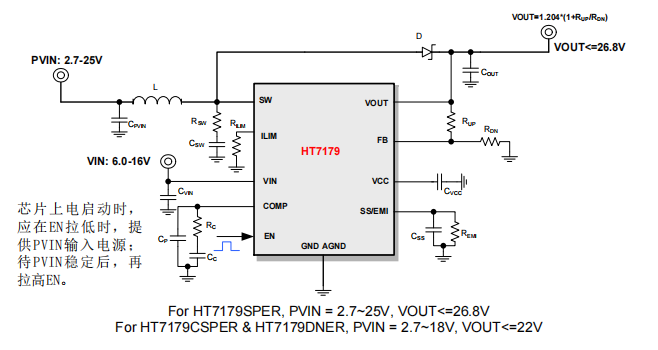

■ 典型应用图
