产品名称：HT7180 (12.8V，10A高效升压转换器 )
型号： HT7180
产片介绍：HT7180是一款高功率异步升压转换器，集成22m 2 功率开关管，为便携式系统提供高效的小尺寸解决方案。HT7180具有2 7V至12V宽输入电压范围，可为采用单节或两节鲤电池的应用提供支持。该器件具备10A开关电流能力，并且能够提供高达12 8V的输出电压。
产片介绍：HT7180是一款高功率异步升压转换器，集成22m 2 功率开关管，为便携式系统提供高效的小尺寸解决方案。HT7180具有2 7V至12V宽输入电压范围，可为采用单节或两节鲤电池的应用提供支持。该器件具备10A开关电流能力，并且能够提供高达12 8V的输出电压。
┄┄┄详细介绍┄┄┄
■ 概述
HT7180是一款高功率异步升压转换器，集成22m2 功率开关管，为便携式系统提供高效的小尺寸解决方案。
HT7180具有2.7V至12V宽输入电压范围，可为采用单节或两节鲤电池的应用提供支持。该器件具备10A开关电流能力，并且能够提供高达12.8V的输出电压。
HT7180还支持可编程的软启动，以及可调节的开关峰值电流限制。HT7180还支持两种不同tr/tf，以适应不同的EMI和效率需求。
此外，该器件还提供有13V输出过压保护、和热关断保护。
HT7180具有2.7V至12V宽输入电压范围，可为采用单节或两节鲤电池的应用提供支持。该器件具备10A开关电流能力，并且能够提供高达12.8V的输出电压。
HT7180还支持可编程的软启动，以及可调节的开关峰值电流限制。HT7180还支持两种不同tr/tf，以适应不同的EMI和效率需求。
此外，该器件还提供有13V输出过压保护、和热关断保护。
■ 特点
· 输入电压范围∶ 2.7V-12V
· 输出电压范围∶最高12.8V
· 固定开关频率∶ 500kHz
· 可编程峰值电流∶ 10A
· 高转换效率:
94%VIN=7.2V, VOUT=9.3V,IOUT=1.5A)
90%(VIN =7.2V,VOUT=9.3V,IOUT=6A)
93%(VIN=7.2V,VOUT=12V, IOUT=1.5A)
89%(IN=7.2V, VOUT=12V,IOUT=4.5A)
89% (VIN=3.6V,VOUT=12V,IOUT=1A)
82% (VIN=3.6V,VOUT=12V,,IOUT=2A)
· 低关断功耗，关断电流1uA
· 支持两种tr/tf模式，应对EMI挑战
· 可编程软启动 ·输出过压（13V）、热关断等保护
· ESOP8,DFN3x3-10L无铅封装
■ 应用
· 无线音箱 · 便携式音箱
· 移动电源 · 充电设备
· USB TYPE-C 电源传输 · 拉杆音箱
· 平板电脑， 笔记本电脑 · POS机终端

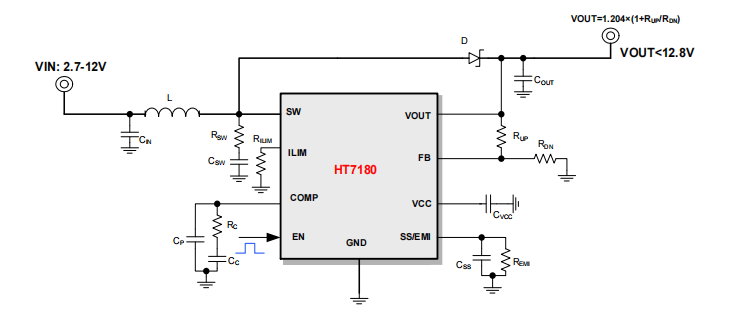

■ 典型应用图
