DC-DC升压
产品名称：LN2293 2.5A 高效率升压 DC/DC 电压调整器
型号： LN2293
产片介绍：LN2293 是一款微小型、高效率、升压型 DC DC 调整器。 电路由电流模 COT 控制环路，误差放大器，斜坡补偿电路， 比较器和功率开关等模块组成。
产片介绍：LN2293 是一款微小型、高效率、升压型 DC DC 调整器。 电路由电流模 COT 控制环路，误差放大器，斜坡补偿电路， 比较器和功率开关等模块组成。
┄┄┄详细介绍┄┄┄
■ 产品概述
LN2293 是一款微小型、高效率、升压型 DC/DC 调整器。电路由电流模 COT 控制环路，误差放大器，斜坡补偿电路，比较器和功率开关等模块组成。该芯片可在较宽负载范围内 高效稳定的工作，内置一个 2.5A的功率开关和软启动保护电路。高达93％的转换效率能够高效的延长电池寿命。可以通过调整两个外加电阻来设定输出电压。同时该芯片也可以通过外部 OC 电阻来设置芯片的最大限流，OC 电阻不接时，为内部 2.5A 的限流起作用。
■ 产品特点
●效率高达 93％
●输出电压可升到 22V
●输入电压范围 2-6.5V
●1.2MHz 的固定开关频率
●电流 COT 模式
●外置限流电阻，此管脚悬空为最大限流 2.5A
●内置输出 OVP 保护
■ 封装
● SOT23-6L
● SOT23-5L
■ 用途
● 便携式移动设备
● 无线通信设备
● 电池后备电源

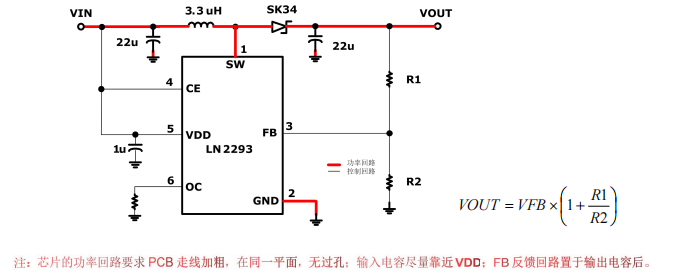

■ 典型应用电路
