产品名称：NS6316 4-30V 输入 3A 输出同步降压稳压器
型号： NS6316
产片介绍： NS6316 是支持高电压输入的同步降压电源管理芯片，输入电压在宽范围内可实现 3A 的连续电流输出。通过调节 FB 端口的分压电阻，可以输出 1 8V 到 28V 的稳定电压。NS6316 具有优秀的恒压 恒流(CC CV)特性。NS6316 采用电流模式的环路控制原理，实现了快速的动态响应。
产片介绍： NS6316 是支持高电压输入的同步降压电源管理芯片，输入电压在宽范围内可实现 3A 的连续电流输出。通过调节 FB 端口的分压电阻，可以输出 1 8V 到 28V 的稳定电压。NS6316 具有优秀的恒压 恒流(CC CV)特性。NS6316 采用电流模式的环路控制原理，实现了快速的动态响应。
┄┄┄详细介绍┄┄┄
1 说明
NS6316 是支持高电压输入的同步降压电源管理芯片，输入电压在宽范围内可实现 3A 的连续电流输出。通过调节 FB 端口的分压电阻，可以输出 1.8V 到 28V 的稳定电压。NS6316 具有优秀的恒压/恒流(CC/CV)特性。NS6316 采用电流模式的环路控制原理，实现了快速的动态响应。NS6316 工作开关频率为 130kHz，具有良好的 EMI 特性。
NS6316 内置线电压补偿，可通过调节 FB 端口的分压电阻阻值来实现。NS6316 不仅可实现单芯片 降压电源管理方案，还可以与 QC2.0/ QC3.0 识别芯 片构成快速充电电源管理方案。另外，芯片包含多重保护功能：过温保护，输出短路保护和输入欠压/ 过压保护等。
NS6316 采用 SOP8 的标准封装。
2 特性
● 宽输入电压范围：4V-30V
● 宽输出电压范围：1.8V-28V
● 效率可高达 92%以上
● 超高恒流精度：±5%
● 恒压精度：±5%
● 无需外部补偿
● 开关频率：130kHz
● 输入欠压/过压、输出短路和过热保护
● SOP-8 封装
● 输出电流：3A
3 应用范围
● 车载充电器/适配器
● 线性调节前置稳压器
● 分布式供电系统
● 电池充电器

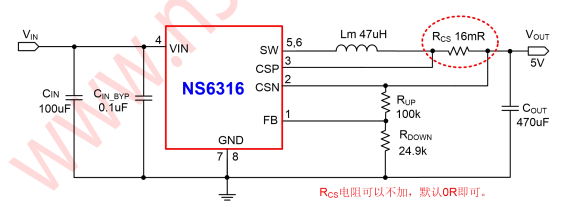

4 典型应用电路
