产品名称：NS6112 8-30V 输入 2.6A 输出同步降压稳压器
型号： NS6112
产片介绍：NS6112 是支持高电压输入的同步降压电源管 理芯片，输入电压在宽范围内可实现最大 2 6A 的连 续电流输出。通过调节 FB 端口的分压电阻，可以输出 1 8V 到 28V 的稳定电压。NS6112 具有优秀的负载调整率和线电压调整率，在全范围内不超过±5%。NS6112 采用电流模式的环路控制原理，实现了快速的动态响应。
产片介绍：NS6112 是支持高电压输入的同步降压电源管 理芯片，输入电压在宽范围内可实现最大 2 6A 的连 续电流输出。通过调节 FB 端口的分压电阻，可以输出 1 8V 到 28V 的稳定电压。NS6112 具有优秀的负载调整率和线电压调整率，在全范围内不超过±5%。NS6112 采用电流模式的环路控制原理，实现了快速的动态响应。
┄┄┄详细介绍┄┄┄
1 说明
NS6112 是支持高电压输入的同步降压电源管 理芯片，输入电压在宽范围内可实现最大 2.6A 的连 续电流输出。通过调节 FB 端口的分压电阻，可以输出 1.8V 到 28V 的稳定电压。NS6112 具有优秀的负载调整率和线电压调整率，在全范围内不超过±5%。NS6112 采用电流模式的环路控制原理，实现了快速的动态响应。NS6112工作开关频率为130kHz，具有良好的 EMI 特性。
NS6112 内置线电压补偿，可通过调节 FB 端口的分压电阻阻值来实现。NS6112 不仅可实现单芯片降压电源管理方案，还可以与 QC2.0/ QC3.0 识别芯片构成快速充电电源管理方案。另外，芯片包含多重保护功能：过温保护，输出短路保护和输入欠压保护等。
NS6112 采用 SOP8 的标准封装
2 特性
● 宽输入电压范围：8V-30V
● 宽输出电压范围：1.8V-28V
● 效率可高达 92%以上
● 开关频率：130kHz
● 过热保护
● SOP-8 封装
● 最大输出电流：2.6A
3 应用范围
● 车载充电器/适配器
● 线性调节前置稳压器
● 分布式供电系统
● 电池充电器

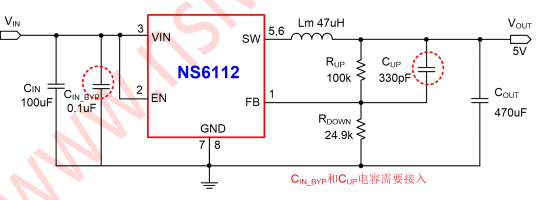

4 典型应用电路
