DC-DC降压
产品名称：HTN7865 4.5V~65V输入，5A异步降压变换器
型号： HTN7865 SCT2650, TPS54560, SCT2630
产片介绍：HTN7865是5A降压转换器，具有从4 5V到65V的宽输入电压，集成了90mΩ高侧MOSFET。HTN7865采用峰值电流模式控制，支持跳周期调制（PSM），有助于转换器在轻负载下实现高效率。HTN7865具有100kHz至2MHz的可编程开关频率，外部电阻可调。
产片介绍：HTN7865是5A降压转换器，具有从4 5V到65V的宽输入电压，集成了90mΩ高侧MOSFET。HTN7865采用峰值电流模式控制，支持跳周期调制（PSM），有助于转换器在轻负载下实现高效率。HTN7865具有100kHz至2MHz的可编程开关频率，外部电阻可调。
┄┄┄详细介绍┄┄┄
■ 概述
HTN7865是5A降压转换器，具有从4.5V到65V的宽输入电压，集成了90mΩ高侧MOSFET。HTN7865采用峰值电流模式控制，支持跳周期调制(PSM)，有助于转换器在轻负载下实现高效率。HTN7865具有100kHz至2MHz的可编程开关频率，外部电阻可调。HTN7865允许从高输入电压到低输出电压的功率转换，开关MOS的最小导通时间为120ns。该设备提供典型2.5ms的固定软启动，以防止启动过程中的涌入电流。HTN7865具有外部环路补偿功能，可灵活优化环路稳定性或环路响应。HTN7865提供逐周期电流限制、热关断保护、输出过压保护、输出过载保护和输入电压欠压保护。该设备采用ESOP8封装。
■ 特点
・5A降压，内置80mΩ功率管
・输入电压范围：4.5V~65V
・脉冲跳跃模式使得轻载下高效率
・125uA静态电流
・最高2MHz可编程开关频率
・峰值电流控制架构
・欠压保护、过流保护和过热关断保护
・无铅封装，ESOP8
■ 应用
・12V，24V，48V工业和电信电源轨系统 ・汽车系统
・分布式电源系统 ・高压电源转换

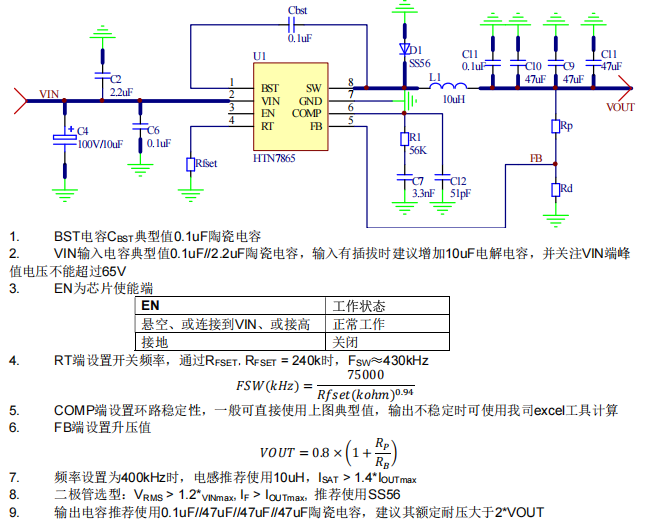

■ 典型应用图
