耳机专用触摸IC
┄┄┄详细介绍┄┄┄
1. 产品概述
PT2035 是一款支持入耳检测的蓝牙耳机专用触摸芯片，该芯片具有宽工作电压、低功耗、高抗干扰能力的特性。
2. 主要特性
● 工作电压范围：2.4~5.5V
● 待机电流约 2.5uA@VDD=3V/CMOD=5nF
● 入耳有效，无触摸时工作电流约 8uA@VDD=3V/CMOD=5nF
● 入耳有效，有触摸时工作电流约 25uA@VDD=3V/CMOD=5nF
● 1 通道入耳检测输入，1 通道触摸检测输入，输出方式可配置
● 灵敏度可通过 CMOD 电容值进行调节
● HBM ESD 优于 5KV
● DFN8L(2x2x0.5)封装

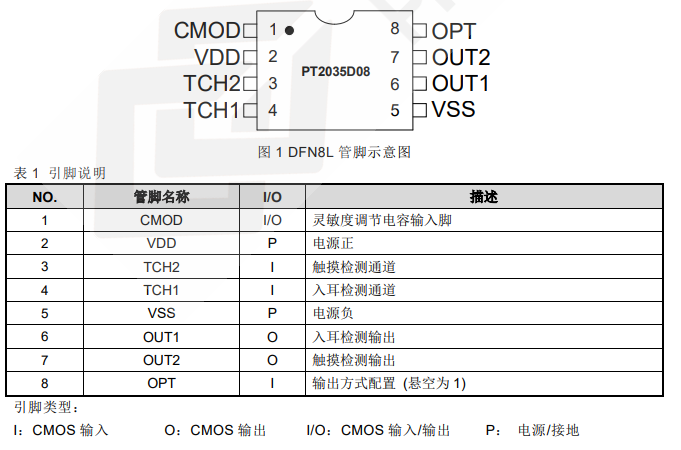

3. 封装及引脚说明
4. 功能介绍
◼ OPT=1,OUT1 与 OUT2 NMOS 输出，低有效
◼ OPT=0,OUT1 NMOS 输出，低有效。OUT2 CMOS 输出，高有效
◼ TCH2 触摸检测通道最长按键输出时间为 16S。

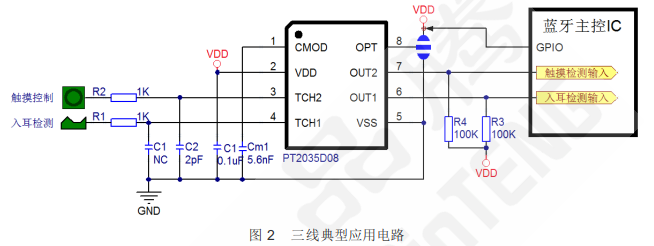

5. 应用电路
6. 电气参数

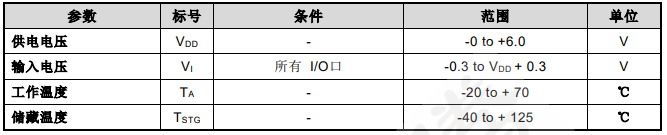

6.1. 电气特性极限参数表
2 极限参数

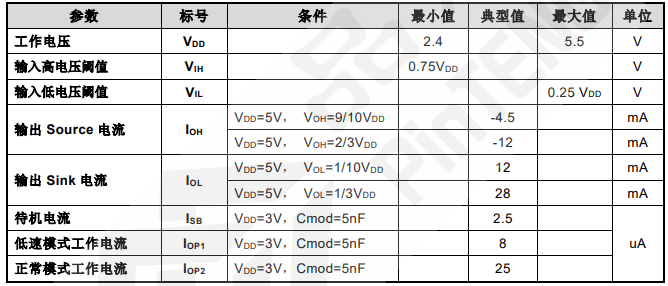

6.2. 直流特性表
3 直流特性（如无特殊说明 VDD = 2.4V~5.5V，Temp = 25ºC）
