耳机专用触摸IC
产品名称：PT2050 TWS 蓝牙耳机二合一触摸 IC
型号： PT2050
产片介绍：PT2050 是一款应用于双入耳检测或单入耳检测的 TWS 蓝牙耳机二合一触摸检测芯片。该芯片内建稳压电路，提供稳定电压给触摸感应电路使用，同时内部集成高效完善的触摸检测算法，使得芯片具有稳定的触摸检测效果，具有宽工作电压与低功耗的特性。
产片介绍：PT2050 是一款应用于双入耳检测或单入耳检测的 TWS 蓝牙耳机二合一触摸检测芯片。该芯片内建稳压电路，提供稳定电压给触摸感应电路使用，同时内部集成高效完善的触摸检测算法，使得芯片具有稳定的触摸检测效果，具有宽工作电压与低功耗的特性。
┄┄┄详细介绍┄┄┄
1. 产品概述
PT2050 是一款应用于双入耳检测或单入耳检测的 TWS 蓝牙耳机二合一触摸检测芯片。该芯片内建稳压电路，提供稳定电压给触摸感应电路使用，同时内部集成高效完善的触摸检测算法，使得芯片具有稳定的触摸检测效果，具有宽工作电压与低功耗的特性。
2. 主要特性
● 工作电压范围：2.4~5.5V
● 待机工作电流：典型值 2.5uA@VDD=3V/无负载
● 上电约 0.4 秒稳定时间，此期间禁止所有功能
● 内置稳压源、上电复位和低压复位等硬件模块
● 内置实时环境自适应、高效数字滤波、自校准等软件算法
● 可接外部电容（1~50pF）调整触摸灵敏度
● NMOS 低电平有效,同步输出
● 有效键最长输出时间为 ∞
● HBM ESD 优于 4KV
● 封装形式：SOT23-6 、DFN2*2-6L
3. 系统框图

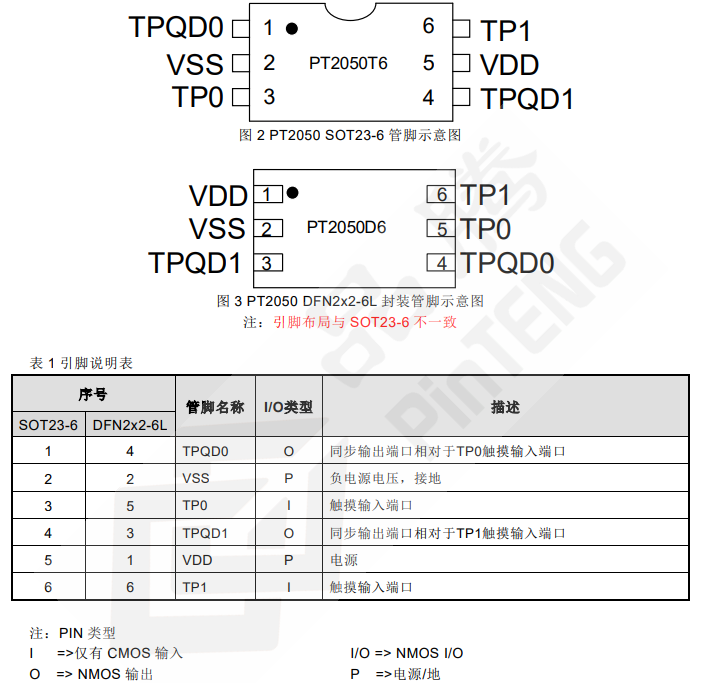

4. 封装及引脚说明
5. 功能描述
● 灵敏度调整
PCB 板上感应焊盘尺寸大小及走线会影响灵敏度，所以灵敏度必须根据实际应用 PCB 来做调整，因此 PT2050 提供以下几种外部灵敏度调整方法：
1）改变触摸盘尺寸大小
若其它条件固定不变，使用一个较大的触摸盘将会增大灵敏度，反之灵敏度将下降，但
是触摸盘的尺寸大小也必须是在有效范围内。
2）改变面板厚度
若其它条件固定不变，使用一个较薄的面板会提高灵敏度，反之灵敏度下降，但是面板
的厚度必须低于其最大值。
3）改变 Cs0~Cs1（见图 3）容值的大小
若其它条件固定不变，根据各键的实际情况调节 Cs 电容值使其达到最佳灵敏度，同时
也使各键灵敏度达到一致。当 Cs 电容不接时灵敏度最高，Cs0~Cs1 的容值越大灵敏
度越低，Cs 可调节范围为：1~50pF。
● 输出模式固定为低电平有效同步输出模式。

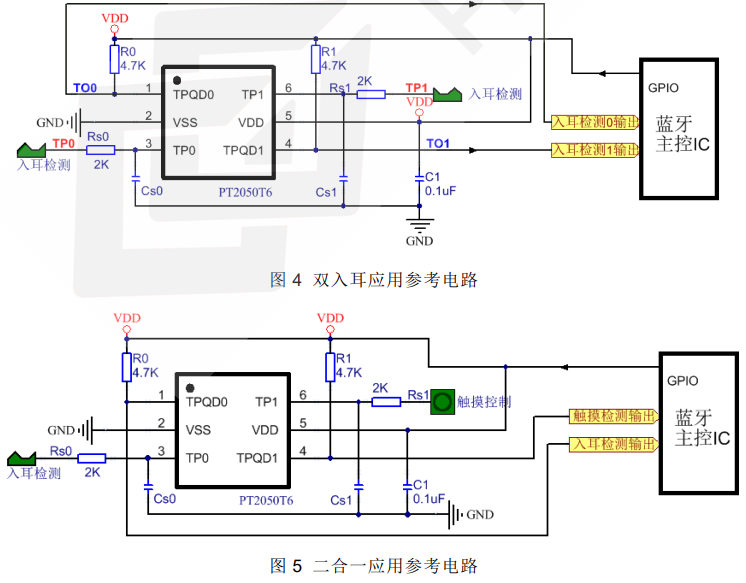

6. 应用电路
7. 电气特性
7.1 电气特性极限参数表
2 极限参数直流特性

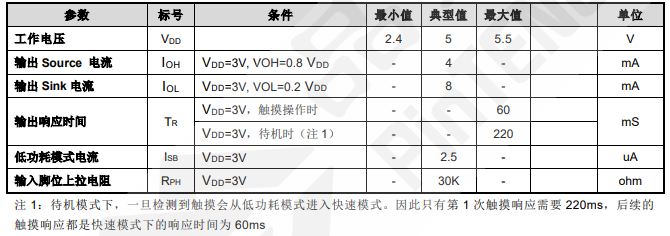

7.2 直流特性表
3 如无特殊说明 VDD = 2.4V~5.5V，Temp = 25ºC
