有刷直流电机驱动
产品名称：HTD8236(N) 双通道H桥电机驱动芯片
型号： HTD8236(N)
产片介绍：HTD8236是一款直流有刷电机驱动器，能够以高达6A的峰值电流双向控制电机。利用电流衰减模式，可通过对输入信号进行脉宽调制(PWM)来控制电机转速，同时具备低功耗休眠模式。HTD8236集成同步整流功能，可显著降低系统功耗要求。
产片介绍：HTD8236是一款直流有刷电机驱动器，能够以高达6A的峰值电流双向控制电机。利用电流衰减模式，可通过对输入信号进行脉宽调制(PWM)来控制电机转速，同时具备低功耗休眠模式。HTD8236集成同步整流功能，可显著降低系统功耗要求。
┄┄┄详细介绍┄┄┄
■ 概述
HTD8236是一款直流有刷电机驱动器，能够以高达6A的峰值电流双向控制电机。利用电流衰减模式，可通过对输入信号进行脉宽调制(PWM)来控制电机转速，同时具备低功耗休眠模式。
HTD8236集成同步整流功能，可显著降低系统功耗要求。
内部保护功能包含过流保护，短路保护，欠压锁定和过温保护。HTD8236N提供一个故障检测输出管脚。
HTD8236集成同步整流功能，可显著降低系统功耗要求。
内部保护功能包含过流保护，短路保护，欠压锁定和过温保护。HTD8236N提供一个故障检测输出管脚。
HTD8236提供一种带有裸露焊盘的ESOP8封装，能有效改善散热性能，且是无铅产品，符合环保标准。
■ 特点
● 单通道H桥电机驱动器
● 宽电压供电，5.5V-36V
● 低RDS(ON)电阻，200mΩ（HS+LS）
● 6A峰值驱动输出，4A连续驱动输出
● PWM控制接口
● 支持低功耗休眠模式
■ 应用
● 打印机及办公自动化设备 ● 电器
● 智能家居 ● 工业控制

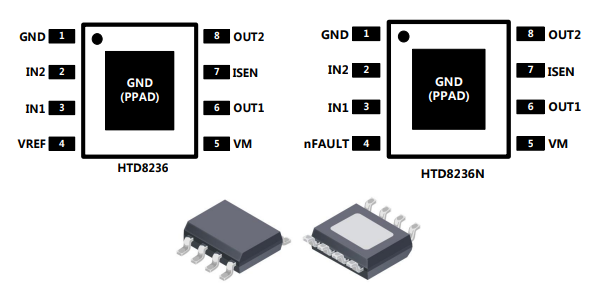

■ 引脚图

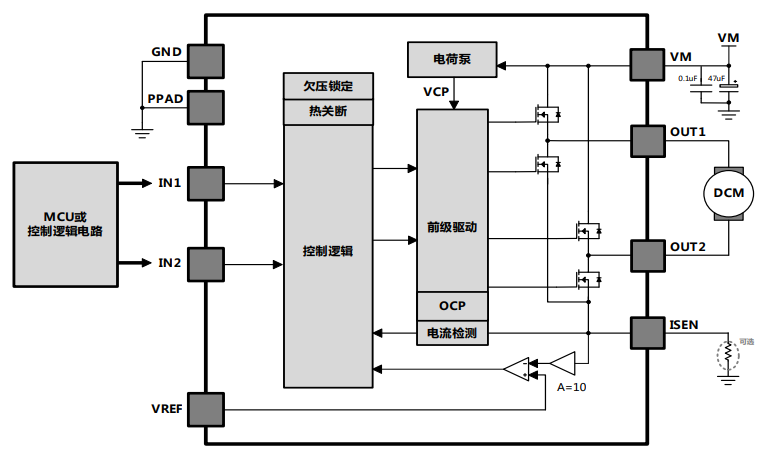

■ 典型应用图
