产品名称：NS4250 3.0Wx2 双声道 AB/D 类双模音频功率放大器附加耳机模式
型号： NS4250
产片介绍： NS4250 是第二代超长续航 2X3W 智能音频功放。功放带 AB 类 D 类工作模式切换功能、具有超低 EMI、无需滤波器等特点。当耳机插头接入插孔时，音频功率放大器便以单端工作模式驱动立体声耳机。通过一个控制管脚使芯片在 AB 类或者 D 类工作模式之间切换，以匹配不同的应用环境。
产片介绍： NS4250 是第二代超长续航 2X3W 智能音频功放。功放带 AB 类 D 类工作模式切换功能、具有超低 EMI、无需滤波器等特点。当耳机插头接入插孔时，音频功率放大器便以单端工作模式驱动立体声耳机。通过一个控制管脚使芯片在 AB 类或者 D 类工作模式之间切换，以匹配不同的应用环境。
┄┄┄详细介绍┄┄┄
1 说明
NS4250 是第二代超长续航 2X3W 智能音频功放。功放带 AB 类/D 类工作模式切换功能、具有超低 EMI、无需滤波器等特点。当耳机插头接入插孔时，音频功率放大器便以单端工作模式驱动立体声耳机。通过一个控制管脚使芯片在 AB 类或者 D 类工作模式之间切换，以匹配不同的应用环境。即使工作在 D 类模式 NS4250 采用先进的技术，在全带宽范围内极大地降低了 EMI 干扰，最大限度地减少对其他部件的影响。为简化音频系统的设计，NS4250 的桥式联接扬声器放大模式及单端立体耳机放大模式都在同一芯片上实现。NS4250 无需滤波器的PWM 调制结构及反馈电阻内置方式减少了外部元件、PCB 面积和系统成本。NS4250 内置过流保护和欠压保护功能，有效地保护芯片在异常工作状况下不被损坏。
2 特性
● 工作电压范围：3.0V-5.25V
● AB 类和 D 类工作模式切换
● 内置立体声耳机输出功能
● 输出功率 3W@Class D/Load=4ohm
● THD+N=0.1%@VDD=5V/Po=1W
● 优异的全带宽 EMI 抑制能力
● 优异的“上电和掉电”噪声抑制
● 内置过流保护、欠压保护等
● 提供标准的 SOP16 封装
3 应用范围
● 手提电脑
● 低压音响系统

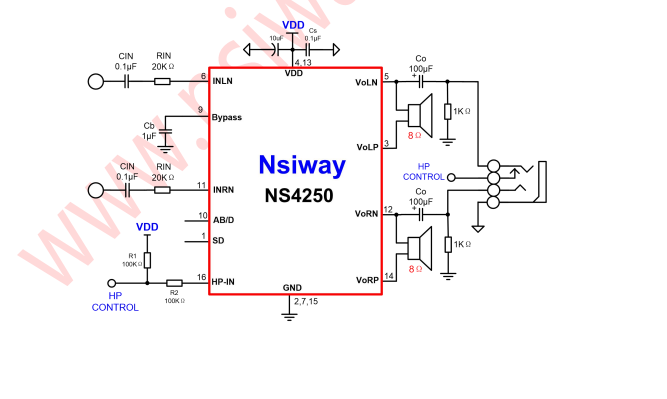

4 应用电路
