产品名称：NS4258 5.0Wx2 双声道 AB/D 类双模音频功率放大器附加 NCN 模式
型号： NS4258
产片介绍：NS4258 是一款全差分输入，超低噪声，防失真，无需滤波器，5W×2双声道 AB 类 D类切换音频功放。NS4258采用全差分输入设计，使得功放有较好的共模噪声抑制特性。NS4258 采用先进的技术，在全带宽范围内极大地提高信噪比，最大限度地降低了底噪声。
产片介绍：NS4258 是一款全差分输入，超低噪声，防失真，无需滤波器，5W×2双声道 AB 类 D类切换音频功放。NS4258采用全差分输入设计，使得功放有较好的共模噪声抑制特性。NS4258 采用先进的技术，在全带宽范围内极大地提高信噪比，最大限度地降低了底噪声。
┄┄┄详细介绍┄┄┄
1 说明
NS4258 是一款全差分输入，超低噪声，防失真，无需滤波器，5W×2 双声道 AB 类 D 类切换音频功放。NS4258 采用全差分输入设计，使得功放有较好的共模噪声抑制特性。NS4258 采用先进的技术，在全带宽范围内极大地提高信噪比，最大限度地降低了底噪声。独特的防失真(NCN)功能可以有效防止输入信号过载导致的输出信号失真，实现更加舒适的听觉感受。同时可以有效保护在大功率输出时扬声器不被损坏。AB/D 类工作模式可通过一个控制管脚高低电平切换，以匹配不同的应用环境。其输出无需滤波器的 PWM 调制结构及反馈电阻内置方式减少了外部元件、PCB面积和系统成本。NS4258 在5V 的工作电压时，每个通道能够向 2Ω负载提供 5W 的输出功率。
NS4258 内置过流保护、过热保护功能，有效地 保护芯片在异常工作状况下不被损坏。
NS4258 提供 eTSSOP-20 和 SOP-16 封装，额定的工 作温度范围为-40℃至 85℃。
2 特性
● 输出功率：3.2W×2(4Ω 负载), 5.2W ×2(2Ω 负载)
● 超低底噪: 90uV
● 工作电压范围：2.8V～5.5V
● 0.05%THD（2 W 输出功率、5V 电源、2Ω负载、ClassD）
● AB 类 D 类切换功能
● 防失真(NCN)功能
● 差分输入方式
● 优异的“上电，掉电”噪声抑制
● 高达 85%的效率
● 过流保护、过热保护等
● 提供 eTSSOP-20 和 SOP-16 封装形式
3 应用范围
● 蓝牙音响
● 其他便携式音响

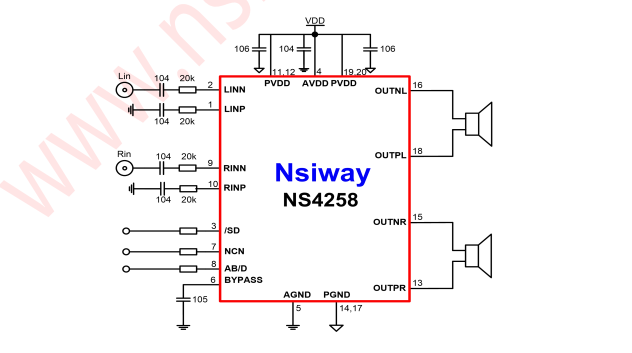

4 应用电路
