产品名称：NS2582 同步升压双节锂电池充电管理 IC
型号： NS2582
产片介绍：NS2582 是一款支持 4-5 5V 输入电压范围，最大输出为 2A 电流的同步升压双节锂电池充电管理芯片。芯片内部集成了极低导通电阻的 MOSFETS，以实现较高的充电效率，芯片只需要极少数的外围器件。
产片介绍：NS2582 是一款支持 4-5 5V 输入电压范围，最大输出为 2A 电流的同步升压双节锂电池充电管理芯片。芯片内部集成了极低导通电阻的 MOSFETS，以实现较高的充电效率，芯片只需要极少数的外围器件。
┄┄┄详细介绍┄┄┄
■ 概述
NS2582 是一款支持 4-5.5V 输入电压范围，最大输出为 2A 电流的同步升压双节锂电池充电管理芯片。芯片内部集成了极低导通电阻的 MOSFETS，以实现较高的充电效率，芯片只需要极少数的外围器件。NS2582 工作频率为 1.2MHz，内部集成了多重保护功能，能够最大程度的保护芯片和终端设备。可通过调节RICHG电阻的阻值改变CC模式下的充电电流大小，通过调节 CV 脚可分别选择 8.4V 或 8.7V的恒压点。芯片内置输入适配器电流限制的 DPM 功能，通过外置分压电阻设置不同的 VSEN 电压，以匹配不同适配器。芯片集成温度调节环路，可以智能调节充电电流从而控制芯片温度。NS2582 还内置了充电状态显示功能，通过 LED 的状态判断电池的工作状态。还支持在无电池模式下，同步升压功能的正常工作。
NS2582 采用 ESSOP-10 和 ETSSOP-14L 的标准封装。
■ 特性
● 最大 2A 输出同步开关型升压充电器
● 升压效率可高达 90%以上
● 内置电池短路/涓流/恒流/恒压模式
● ±0.5%电池恒压模式电压精度
● 支持 LED 充电状态指示
● 支持充电电流外部可调
● 支持输入适配器 DPM 功能
● 外置 EN 使能关闭功能
● 电池恒压模式电压 8.4V 和 8.7V 可选
● 热调节和 OTP 温度保护功能
● 输入电压 UVLO 和 OVP 保护功能
● 输出过压和短路保护
● 开关频率：1.2MHz，可支持 1uH 电感
● 内置 NTC 电池温度检测和使能功能
● 支持无电池模式下升压功能正常工作
● ESSOP-10 和 ETSSOP-14L 封装
■ 应用范围
● 蓝牙锂电池应用
● 电子烟
● 便携式锂电池笔记本
● 锂电池手机，PDA，MP3 和 PM4 播放器
● PSP 和 NDS 便携式游戏机等

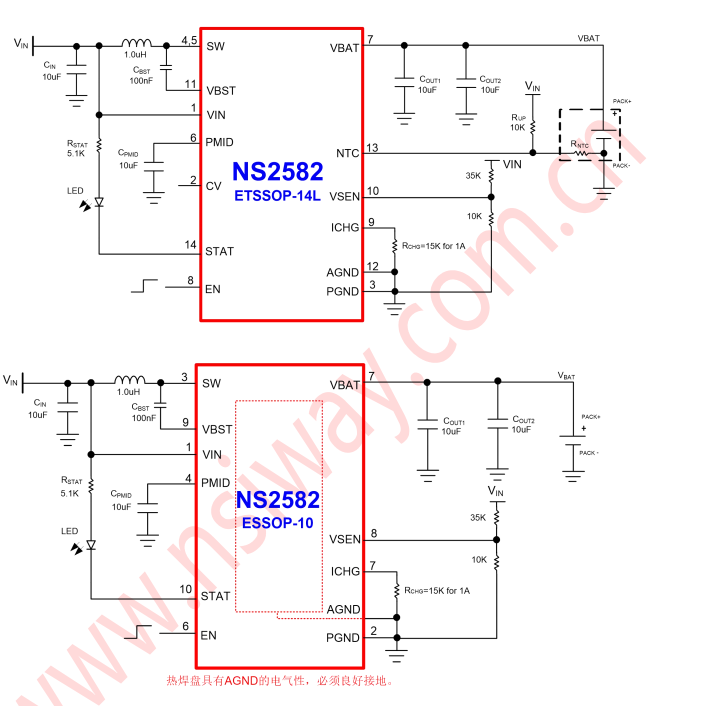

■ 典型应用电路
